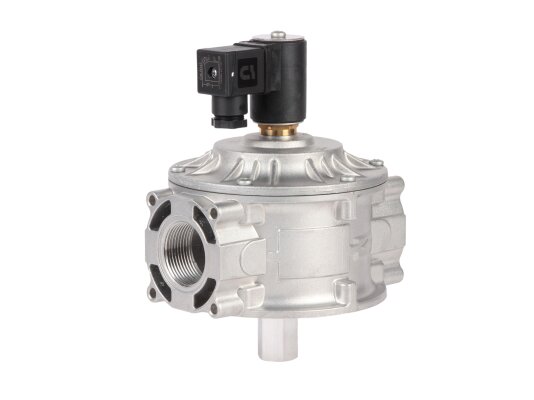

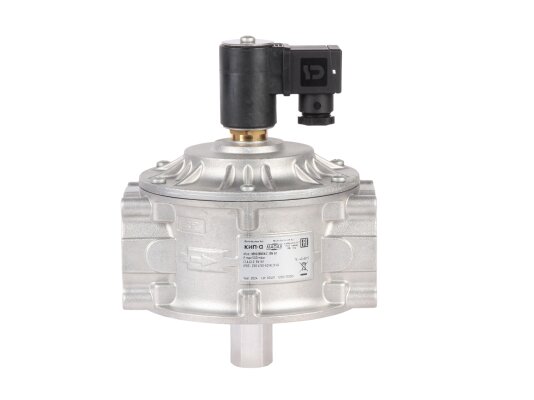

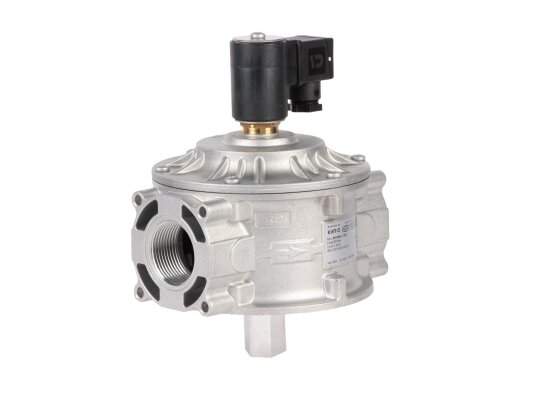

Газовый электромагнитный клапан Madas CM05C0036 008 предназначен для работы с метаном, сжиженным газом, азотом и воздухом (сухие газы). Обеспечивает быстрое автоматическое перекрытие газового потока с надежной герметизацией, исключая утечки. Открывается исключительно вручную. Для контроля положения затвора предусмотрен индикатор.
Область применения
Клапан используется как запорно-регулирующее устройство в трубопроводах и промышленных горелках с давлением газа до 500 мбар.
Особенности модели

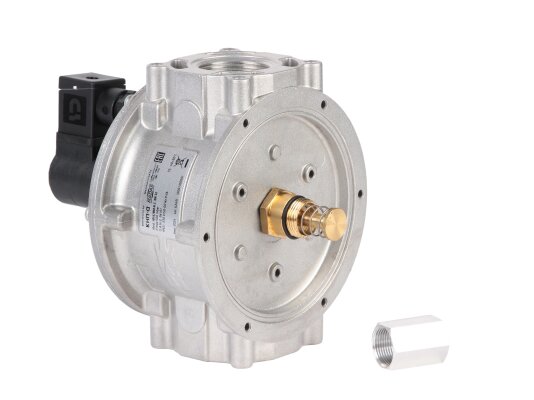

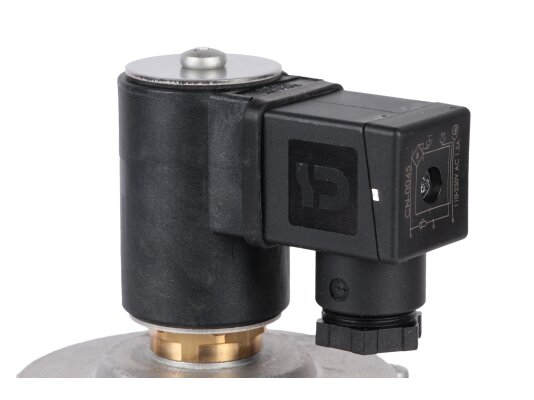

Madas CM05C0036 — нормально-закрытый клапан с быстрым срабатыванием и ручным взводом. При отключении питания перекрывает поток менее чем за 1 секунду. Открывается при подаче рабочего напряжения на катушку. Взвод осуществляется вручную с помощью рычага при включенной катушке. Резкое открытие не допускается. Встроенный индикатор облегчает контроль положения клапана.

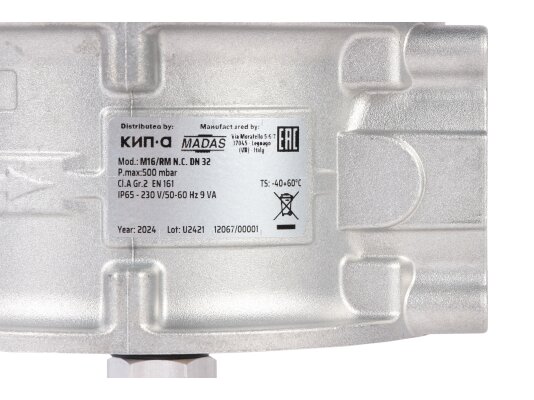

Основные технические характеристики:
- питание 230 В с допустимыми колебаниями -15%, +10%;
- максимальное давление газа 500 мбар;
- перекрытие потока при отключении питания менее 1 секунды;
- класс герметичности «А» по EN 161;
- температурный диапазон эксплуатации от -40 до +60 °C;
- монтаж с помощью резьбовых соединений Rp 1 1/4";
- ресурс работы не менее 6000 циклов (около 10 лет);
- возможность установки в горизонтальном или вертикальном положении (катушка сверху).
Конструкция и материалы

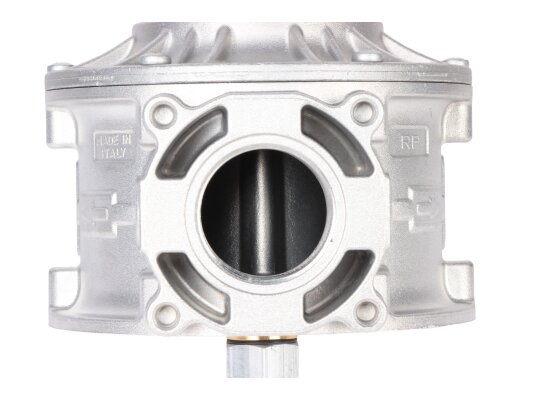

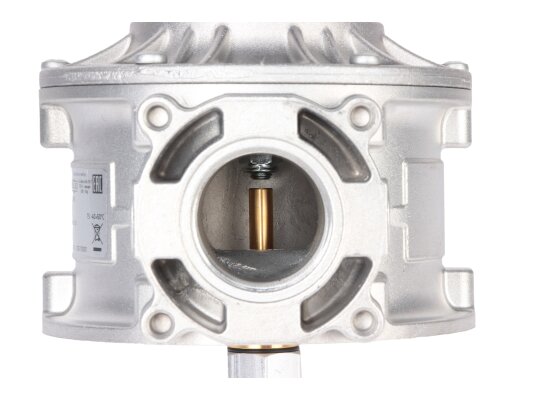

Клапан выполнен в литом алюминиевом корпусе с внутренней резьбой. Используются коррозионно-стойкие и газонепроницаемые материалы: нержавеющая сталь, алюминий, латунь, NBR-каучук. Оснащён обслуживаемым сетчатым фильтром с ячейками 100 микрон для защиты от твердых частиц, способных повредить клапан и нарушить герметичность.
Корпус соответствует классу защиты IP65, что обеспечивает надежную работу в сложных промышленных условиях и на открытом воздухе.
Преимущества
- Быстрое и надежное перекрытие трубопровода.
- Прочный литой корпус, предназначенный для промышленных условий.
- Защита от пыли и влаги класса IP65.
- Встроенный сетчатый фильтр.
- Индикатор положения для удобного контроля.
- Работа в широком температурном диапазоне.
Место установки: зоны 2 по классификации взрывоопасных зон (помещения и открытые площадки). Внешняя среда не должна оказывать агрессивного воздействия на материалы клапана. При монтаже необходимо ориентировать стрелку на корпусе по направлению потока и обеспечить свободный доступ к механизму взвода.
Линейка Madas
В серию Madas M16/RM NC входят клапаны с различными типами и размерами соединений, питающиеся от 12В, 24В и 230В, предназначенные для систем с максимальным давлением 500 и 6000 мбар.
Артикул: CM05C0036 008
Альтернативные артикулы:
CM05C16 008
Производитель: Madas, Италия
На складе:
В наличии
