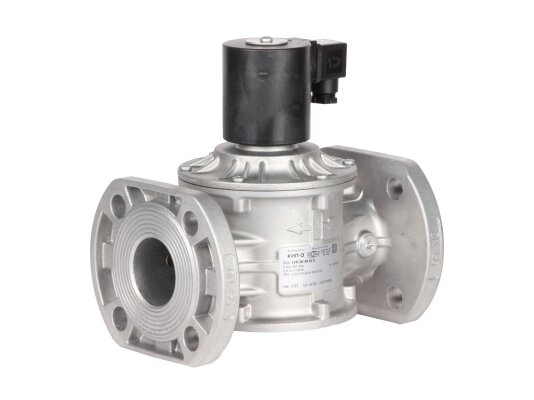

Газовый электромагнитный клапан Madas EVPC500066 008 серии «компакт» предназначен для газовых систем с давлением до 360 мбар. Это нормально-закрытое автоматическое устройство с быстрым открытием и закрытием, отличающееся низким энергопотреблением, высокой степенью защиты от пыли и влаги, а также морозостойкостью. Предусмотрено место для установки индикатора закрытого положения.
Рабочие среды
Клапан подходит для систем с метаном, бытовым газом, сжиженным нефтяным газом, воздухом и азотом (сухие неагрессивные газы). Доступна версия с витоновыми уплотнениями для работы с биогазом.
Основные характеристики:
- рабочее напряжение 230 В с допуском -15%/+10%;
- быстрое закрытие — менее 1 секунды;
- герметичность класса «А» по EN 161;
- защита электрических компонентов IP65;

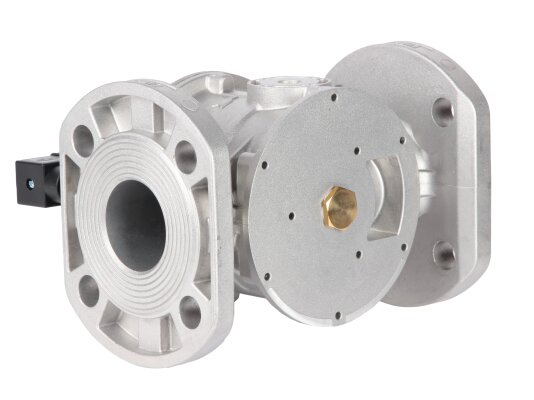

- фланцевое соединение DN 50;
- максимальное давление газа 360 мбар;
- монтаж возможен горизонтально и вертикально, кроме варианта с катушкой вниз;
- температурный диапазон окружающей среды от -40 до +60 °C;
- срок службы не менее 10 лет (100 000 циклов);
- гарантия 2 года.
Описание клапана

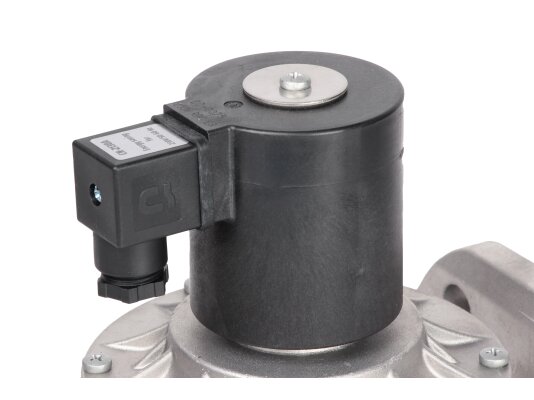

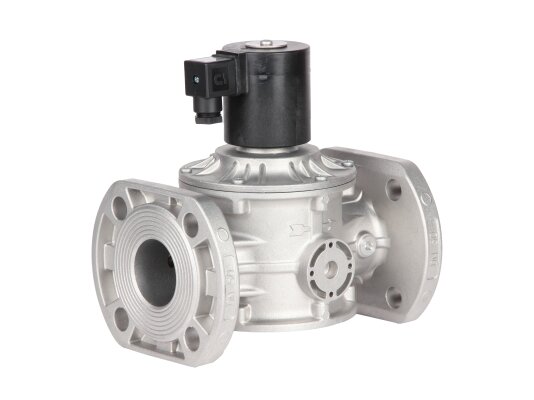

Madas EVPC500066 открывается при подаче питания на катушку и мгновенно закрывается при отключении. На корпусе предусмотрено место для установки индикатора положения, который сигнализирует о закрытии. Микровыключатель работает стабильно при температурах до -20 °C.
Конструкция выполнена из износостойких и газонепроницаемых материалов: алюминия, нержавеющей стали, латуни, нейлона 30% и NBR-каучука, рассчитана на эксплуатацию в условиях низких и высоких температур, а также в промышленных условиях.
Электрические контакты надёжно защищены от пыли и влаги, что позволяет использовать клапан как внутри помещений, так и на улице. При наружной установке необходим козырёк или навес для защиты от осадков, чтобы избежать коррозии и повреждений.
Клапан оснащён энергосберегающим контуром, что снижает потребление электроэнергии.
Рекомендации по монтажу

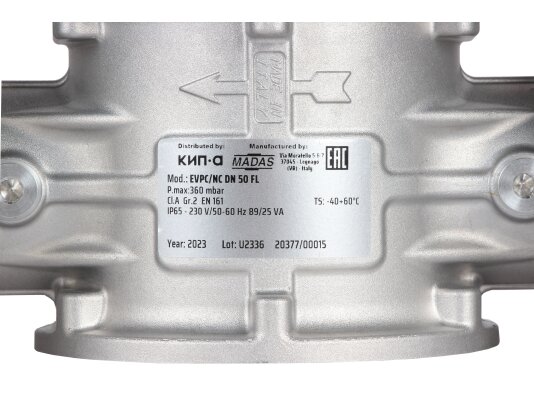

- стрелка на корпусе должна совпадать с направлением потока газа;
- катушка не должна устанавливаться перевёрнуто;
- не допускается установка в агрессивной среде;
- нельзя превышать максимальное давление газа;
- эксплуатация запрещена в зонах 0 и 1 по взрывоопасности.
Рекомендуется устанавливать клапан в зонах 2 по классификации взрывоопасных зон (ГОСТ Р 51330.9-99).
Преимущества:
- мгновенное перекрытие газа при отключении питания;
- возможность установки индикатора положения;
- энергосберегающий контур;
- высокая степень защиты от пыли и влаги;
- прочная конструкция для промышленных условий;
- возможность эксплуатации в любых погодных условиях;
- минимальные требования к обслуживанию.
Рекомендации производителя
Для защиты клапана от загрязнений и потери герметичности рекомендуется установка газового фильтра перед устройством.
Артикул: EVPC500066 008
Альтернативные артикулы:
EVPC501666 008;00-00000887
Производитель: Madas, Италия
На складе:
В наличии
