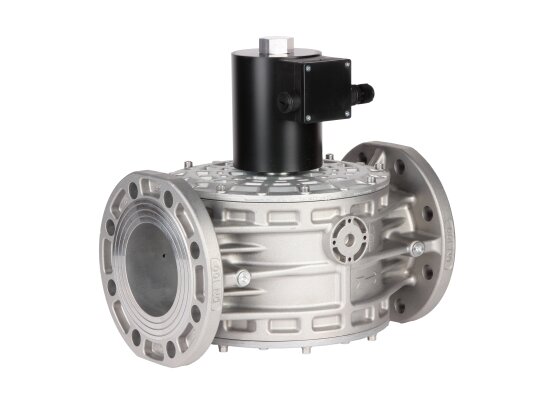

Газовый электромагнитный клапан Madas EVPC/NC DN 100

Газовый электромагнитный клапан Madas EVPC100066 008 обеспечивает быстрое и герметичное перекрытие подачи газа в промышленных горелках. Максимальное давление рабочей среды — до 0,36 бар. Модель относится к серии «компакт» с уменьшенными габаритами корпуса. Работает с метаном, бытовым газом, сжиженным нефтяным газом, азотом, воздухом (неагрессивные сухие газы) и биогазом (с заменой уплотнений, по запросу).

Тип клапана

Madas EVPC100066 — автоматический нормально-закрытый клапан с быстрым открытием и закрытием. Он открыт при подаче питания на катушку и закрыт при отключении. Для дистанционного контроля положения можно установить микровыключатель CPI, который сигнализирует о закрытии клапана.

Основные характеристики:

• класс герметичности «А» по EN 161;
• время быстрого открытия и закрытия менее 1 секунды;
• питание от сети 230 В (-15%, +10%), 50/60 Гц;
• максимальное давление газа 360 мбар;
• монтаж с помощью фланцев DN 100;
• рабочий температурный диапазон от -40 до +60 °C;
• защита корпуса по стандарту IP65;
• возможна установка горизонтально и вертикально, катушка сверху;
• срок службы не менее 10 лет (50 000 циклов).

Область применения

Клапан используется в системах автоматического управления подачей газа для топочного оборудования. Он выполняет функции запорно-регулирующего и предохранительного устройства. Применяется в горелках паровых и водогрейных котлов, теплогенераторах и технологических теплопроводах. Подходит для систем автоматического контроля герметичности.

Конструкция и монтаж

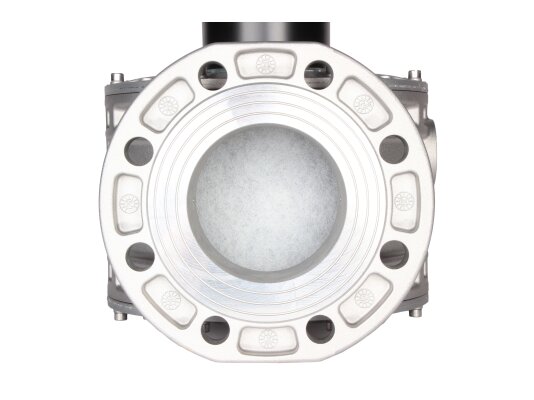

• Клапан относится к серии «компакт» с уменьшенными размерами корпуса, что облегчает установку в ограниченных пространствах. Встроенный фильтр очищает поток от твердых частиц, продлевая срок службы.
• Поставляется с заглушкой, которую можно заменить на индикатор закрытого положения для дистанционного контроля.

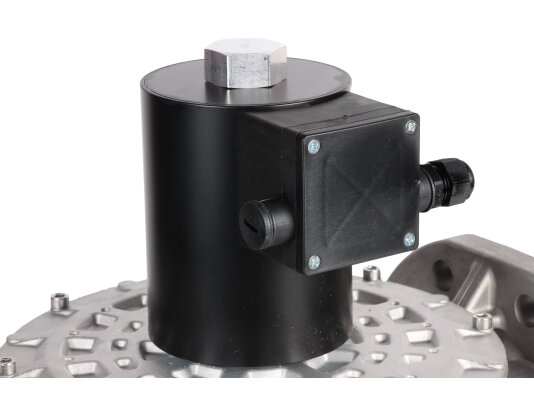

• Электрические компоненты защищены от пыли и влаги, что расширяет возможности эксплуатации. При наружном монтаже рекомендуется установка защитного козырька для предотвращения повреждений от осадков.

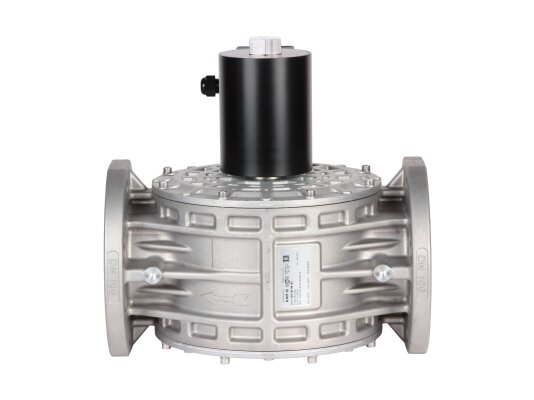

• Монтаж возможен горизонтально или вертикально, кроме положения с катушкой вниз. Стрелка на корпусе должна быть направлена в сторону горелки.
• Энергосберегающий контур снижает энергопотребление клапана.

Обслуживание

Внутренние компоненты клапана не требуют обслуживания, кроме регулярной очистки фильтра. При сервисном обслуживании проверяется герметичность соединений и корректность работы клапана.

Преимущества:

• мгновенное перекрытие газового потока;
• высокий класс герметичности (А);
• компактный корпус с встроенным фильтром;
• надежная защита от пыли и влаги;
• возможность установки индикатора положения;
• безотказная работа в широком температурном диапазоне.

Производитель предоставляет 2-летнюю гарантию на клапаны EVP/NC.

Артикул: EVPC100066 008
Альтернативные артикулы: EVPC101666 008;00-00000262
Производитель: Madas, Италия
На складе: Да
