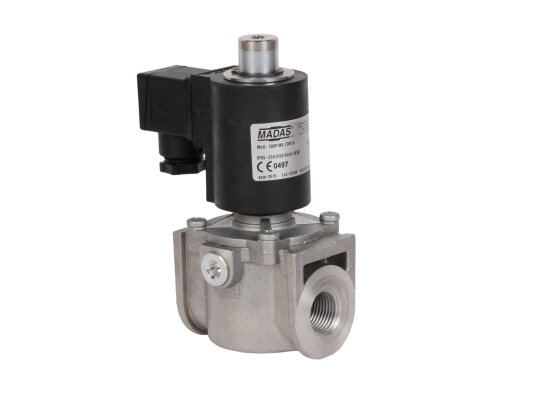

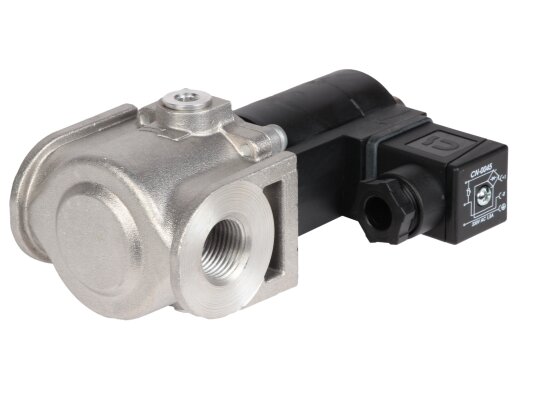

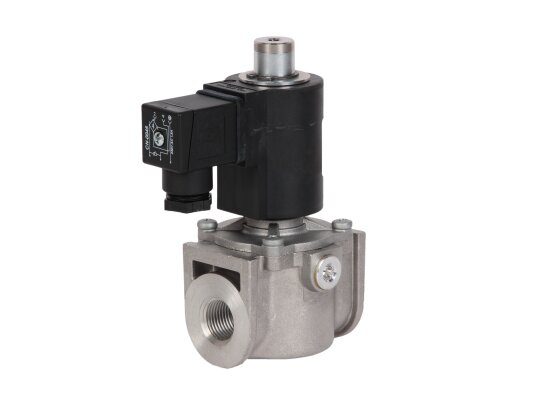

Газовый электромагнитный клапан Madas EVAP/NA-1 DN 15

Газовый электромагнитный клапан Madas EVA02 108 представляет собой быстродействующий запорный элемент для газовых систем с рабочим давлением до 1000 мбар. При подаче питания на катушку клапан герметично перекрывает поток газа. Предназначен для работы с природным газом.

Характеристики и особенности:

• питание от сети 230 В с допуском -15%/+10%, 50/60 Гц;
• нормально-открытый клапан (закрывается при подаче напряжения на катушку);
• максимальное давление газа в системе — 1000 мбар;
• герметичность класса А по EN 161;
• быстрое срабатывание — время закрытия менее 1 секунды;
• монтаж с резьбовым соединением Rp 1/2";
• класс изоляции F с нагревостойкостью до +155 °C;
• рабочий температурный диапазон от -40 до +60 °C;
• ресурс эксплуатации — 100 тысяч циклов;
• возможна установка в горизонтальном и вертикальном положении.

Конструкция

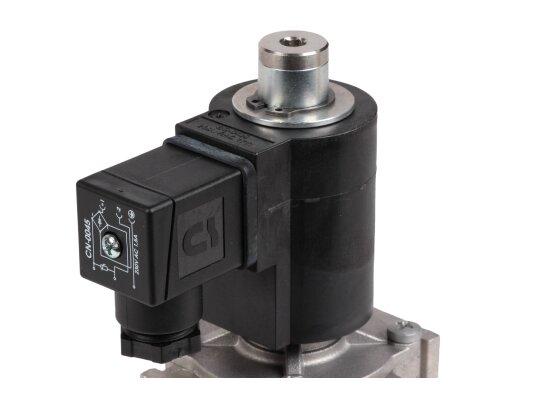

Корпус изготовлен из алюминиевого литья. В состав клапана входят электромагнитная катушка, стопорное и уплотнительное кольца, затвор, возвратная пружина, уплотнения, крышка, коннектор и крепежные винты.

Для изготовления применены коррозионно-стойкие и газонепроницаемые материалы: оцинкованная нержавеющая сталь, сталь марки 430 F, штампованный алюминий 11S, латунь и резина NBR. Электрические компоненты защищены по классу IP65. Компактные размеры облегчают монтаж.

Важно! Установка допускается только в местах, где отсутствуют агрессивные среды, способные повредить материалы клапана.

Область применения

Двухпозиционный автоматический клапан предназначен для природного газа по ГОСТ 5542-87 и служит элементом безопасности в системах автоматизации подачи газа на горелку. Используется в промышленных паровых и водогрейных котлах, теплогенераторах и технологических теплопроводах.

Преимущества:

• быстрое и герметичное перекрытие потока;
• компактные размеры для удобства монтажа;
• морозостойкая и термостойкая конструкция;
• длительный срок службы;
• подходит для горизонтальных и вертикальных газопроводов;
• корпус с защитой от пыли и влаги.

Серия Madas EVA

Приобрести электромагнитные газовые клапаны Madas EVA можно с резьбовыми и фланцевыми соединениями DN 15-50, с питанием 12В, 24В, 230В, для систем с максимальным давлением газа 360, 500, 1000, 3000 и 6000 мбар.

Артикул: EVA02 108
Альтернативные артикулы: EVAP021600 108
Производитель: Madas, Италия
На складе: Да
