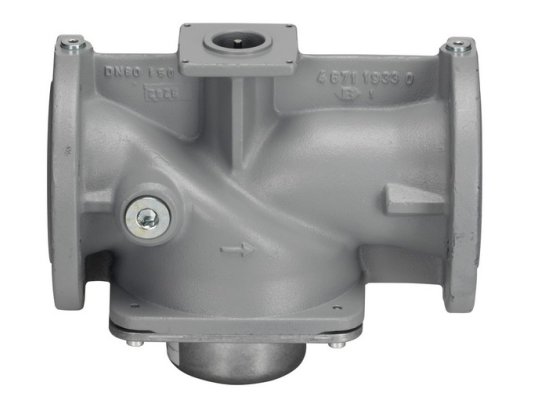

Газовый электромагнитный клапан Elco VGF10.404P

Электромагнитный газовый клапан Elco VGF10.404P, артикул 65300840, применяется для управления и регулирования подачи газа в сочетании с исполнительным механизмом. Предназначен для работы при давлении до 600 мбар. Соответствует стандарту EN161, класс А группа 2 при использовании с приводом SKP.

Основные характеристики VGF10:

• работает с газами семейства I...III;
• медленное открытие и быстрое закрытие;
• максимальное давление газа — 0,6 бар;
• фланцевое соединение DN 40, PN16 по ISO 7005;
• наличие профиля, ход штока не ограничен;
• 4 контрольные точки, параметры подключения — Rp ¼;
• температурный диапазон окружающей среды: от -10 до +60 °C, газа: от 0 до +60 °C;
• устойчивая работа при режиме слабого огня;
• максимальный расход газа — 32,3 м³/ч.

Конструкция

Двухходовой клапан выполнен в корпусе из коррозионно-стойкого чугуна. На входе установлен металлический сетчатый фильтр с ячейками 0,9 мм, который задерживает крупные частицы, обеспечивая герметичность клапана и защищая последующее оборудование от повреждений.

Требования к монтажу

Монтаж Elco VGF10.404P не требует специальных инструментов и дополнительных уплотнений. Клапан можно устанавливать как в вертикальные, так и в горизонтальные газопроводы, при этом направление стрелки на корпусе должно совпадать с направлением потока газа. Для надежной работы необходимо соблюдать температурный режим и исключить попадание влаги, конденсата и льда. В агрессивных условиях корпус следует защитить от коррозии.

Область применения

Электромагнитные клапаны Siemens VGF10 используются для запирания потока с приводом SKP1, а также для регулирования давления и отсечки с приводами SKP2, SKP5 и SKP7. Они могут выполнять регулирующую функцию в паре с исполнительным механизмом SQX и адаптером AGA60. Применяются в генераторах горячего воздуха, промышленных газовых агрегатах и системах приточного воздуха.

Артикул: 65300840
Производитель: Elco, Италия
На складе: Да
