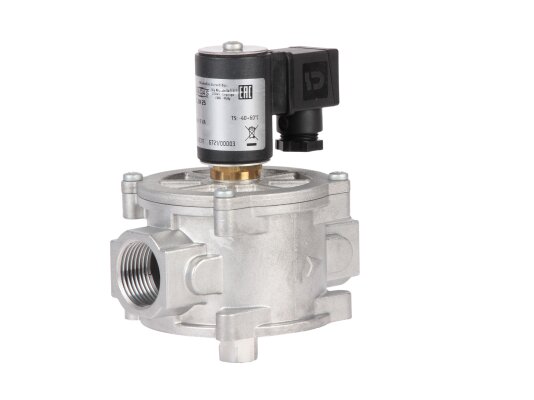

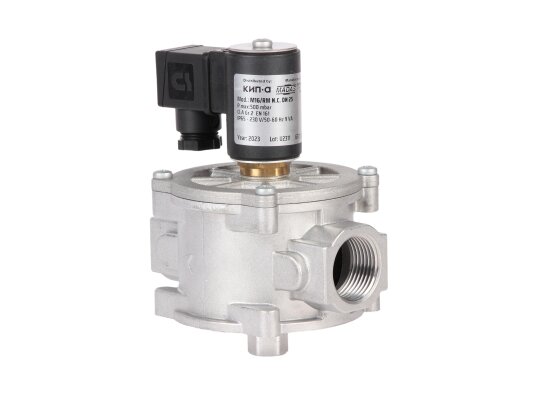

Газовый электромагнитный клапан Madas CM04C0036 008 соответствует стандарту EN 161 и имеет класс герметичности «А». Это быстро срабатывающее запорное устройство с ручным взводом, предназначенное для промышленных газовых систем и трубопроводов с давлением до 500 мбар. Доступна версия с индикатором положения для удобного дистанционного контроля.
Типы газа
Клапан Madas CM04C0036 рассчитан на работу с природным и сжиженным газом, азотом, воздухом (сухие газы). По дополнительному запросу возможна версия для биогаза и попутного нефтяного газа.
Основные характеристики:
- максимальное давление на входе — 500 мбар;
- быстрое срабатывание при отключении питания — менее 1 секунды;
- герметичность класса А по EN 161;
- резьбовые отверстия Rp 1" для подключения;
- рабочий температурный диапазон от -40 до +60 °C;
- срок службы не менее 10 лет (6000 циклов);
- возможность монтажа горизонтально или вертикально с катушкой вверх.
Особенности конструкции

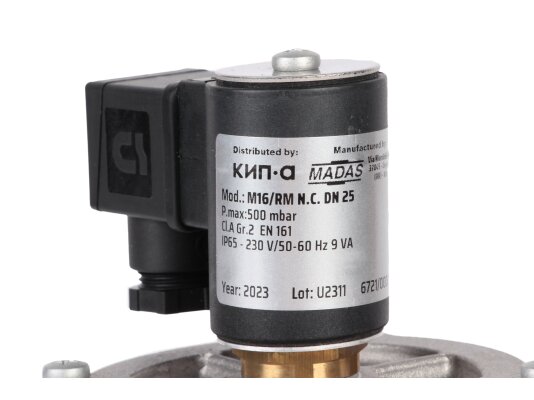

Клапан является нормально-закрытым, быстродействующим устройством с ручным взводом, работающим от сети 230 В (-15%, +10%), 50/60 Гц. Он остаётся открытым при подаче напряжения на катушку и закрывается при его отсутствии. Взвод осуществляется вручную с помощью рукоятки при подаче питания. Встроенный индикатор позволяет дистанционно контролировать положение клапана.
Корпус изготовлен из алюминиевого литья, обеспечивающего устойчивость к коррозии, механическим воздействиям и температурным перепадам. В конструкции применены алюминий, оцинкованная нержавеющая сталь, сталь марки 430 F и газонепроницаемый NBR-каучук для уплотнений.

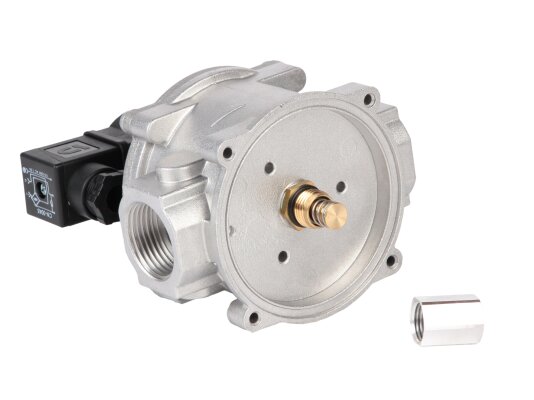

Для защиты от повреждений и загрязнений на входе установлен фильтр с ячейками 100 микрон. Класс электрозащиты IP65 позволяет использовать клапан в запылённых помещениях и на открытом воздухе.
Область применения
Клапан Madas CM04C0036 применяется как запорно-регулирующий элемент в магистральных трубопроводах и газогорелочных системах промышленных установок.
Монтаж

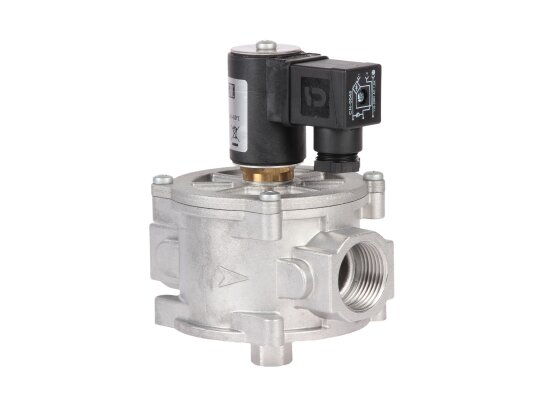

Устройство устанавливается преимущественно перед регулятором давления газа с учётом направления потока, обозначенного стрелкой на корпусе. Клапан может монтироваться в помещениях зоны 2 и на открытом воздухе при отсутствии агрессивных воздействий на материалы. Важно обеспечить удобный доступ к рычагу взвода.
Преимущества:
- быстрое срабатывание;
- класс защиты IP65 от пыли и влаги;
- встроенный обслуживаемый фильтр;
- индикатор положения клапана;
- возможность установки в разных положениях;
- конструкция для эксплуатации в любых погодных условиях.
Доступны модификации с различными параметрами соединений и электропитания.
Артикул: CM04C0036 008
Альтернативные артикулы:
CM04C16 008
Производитель: Madas, Италия
