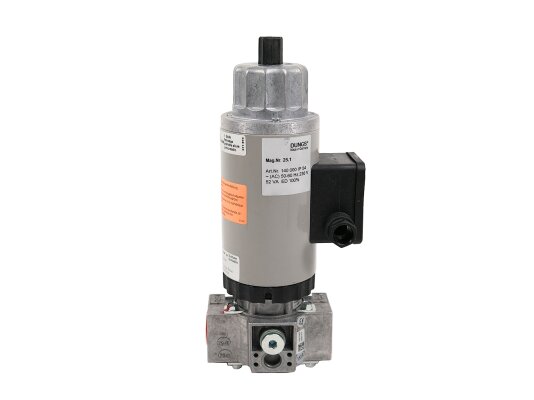

Электромагнитный клапан, двухступенчатый Dungs ZRDLE 407/5

Двухступенчатый электромагнитный клапан Dungs ZRDLE 407/5 с питанием 200 В, артикул 209813, представляет собой предохранительно-запорное устройство для автоматического управления газовыми потоками в промышленных системах с максимальным давлением до 360 мбар. Он обеспечивает подачу, ограничение, перекрытие и сброс газа к горелкам и приборам.

Среда применения

Клапан Dungs ZRDLE двухступенчатого типа предназначен для работы с природным, городским, сжиженным газом в газообразном состоянии, воздухом и нейтральными газами.

Ключевые характеристики и особенности:

• нормально-закрытый клапан двухступенчатого действия класса А группы 2 по EN 161;
• мгновенное перекрытие потока (менее 1 секунды) и плавное регулируемое открытие (до 20 секунд);
• регулировка быстрого хода для настройки стартового объема газа;
• настройка основного расхода газа;
• применение в системах с рабочим давлением до 360 мбар;
• возможность установки сигнального контакта для контроля положения клапана.

Конструкция Dungs ZRDLE

Клапан выполнен в компактном корпусе из алюминия. В конструкции применены нержавеющая сталь и латунь. Уплотнения из бутадиен-нитрильного каучука устойчивы к воздействию газообразных сред (не подходят для жидких углеводородов) и низких температур. Рабочий температурный диапазон составляет от -15 до +60 °C.

Газ проходит через встроенный на входе фильтр из мелкой нержавеющей сетки, задерживающий частицы размером от 1 мм. Для надежной защиты автоматики рекомендуется установка основного фильтра.

Катушка электромагнита и электрические контакты защищены от пыли и брызг согласно стандарту IP54.

Особенности монтажа

Клапаны Dungs устанавливаются в газопровод с магнитом, расположенным горизонтально или вертикально. Крепление осуществляется на резьбовые соединения Rp 3/4".

Артикул: 209813
Производитель: Dungs, Германия
На складе: Да
