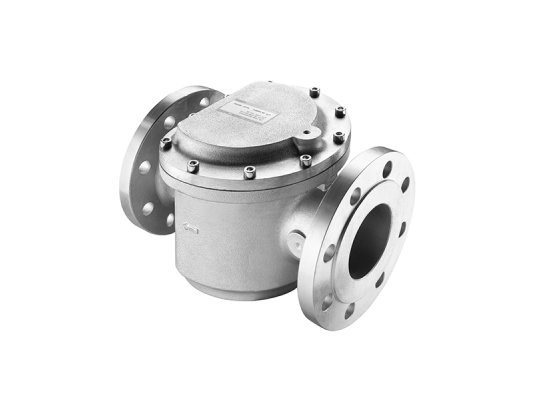

Фильтр газа и воздуха Dungs GF 40080/4

Фильтр газа и воздуха Dungs GF 40080/4, артикул 256410, применяется во внутренних газопроводах и магистралях подачи воздуха со скоростью потока до 20 м/с. Он эффективно удаляет твердые механические частицы и загрязнения из газа или воздуха. Корпус выполнен из коррозионно-стойкого материала и оснащен фланцевым соединением. Фильтрующий элемент с большой площадью очистки обладает высокой пылеулавливающей способностью.

Основные характеристики и особенности:

• рабочие среды: воздух, газы 1-3 семейства и другие нейтральные газы;
• максимальное давление рабочей среды — 4000 мбар;
• удаление пыли, мусора, ржавчины и других крупных частиц;
• фильтрация частиц размером до 50 микрон;
• максимальная скорость потока — 20 м/с;
• возможность установки в любом положении, оптимально — крышкой вверх;
• фланцевое соединение DN 80;
• рабочий температурный диапазон от -15 до +80°С;
• уплотнения из газонепроницаемого NBR-каучука;
• фильтрующий элемент из нетканого полипропиленового материала;
• резьбовые заглушки G1/4" для подключения измерительных приборов.

Подробнее о фильтре Dungs GF

Конструкция рассчитана на работу при высоком давлении и больших скоростях потока. Включает литой алюминиевый корпус, крышку, фильтрующий элемент и кольцевое уплотнение. На крышке расположены отверстия с резьбовыми заглушками G 1/4" для подключения приборов контроля давления или запальной линии. Заглушки можно заменить резьбовыми фитингами для подключения реле перепада давления.

Фильтрующий материал хаотично уложен в стальной раме и обладает большой площадью очистки. При сильном загрязнении фильтр теряет защитные свойства. Для своевременной замены необходимо контролировать перепад давления, рекомендуемая замена — ежегодно или при падении давления на 50 мбар.

Монтаж

Фильтр устанавливается с помощью фланцевых соединений. Для правильной ориентации на корпус нанесена стрелка, указывающая направление потока. Вертикальное расположение крышки облегчает очистку корпуса. При монтаже следует обеспечить свободное пространство для замены фильтрующего элемента.

Преимущества:

• эффективная очистка потока;
• увеличенная пылеёмкость;
• высокая пропускная способность;
• устойчивость к высокому давлению;
• надежный литой алюминиевый корпус.

Область применения

Фильтры Dungs GF используются в промышленном газовом оборудовании и установках подачи сжатого воздуха с давлением до 4 бар.

Артикул: 256410
Производитель: Dungs, Германия
На складе: Да
