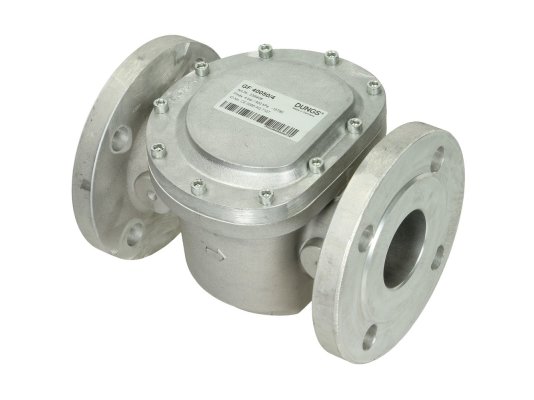

Фильтр газа и воздуха Dungs GF 40050/4 (артикул 256408) устанавливается в линии подачи сжатого воздуха и газопроводы для защиты оборудования от повреждений, вызванных твердыми частицами в потоке. Отличается высокой эффективностью очистки, большой пылеемкостью, широким температурным диапазоном и устойчивостью к высоким давлениям.
Основные характеристики:
- работает в системах с максимальной скоростью потока до 20 м/с;
- максимальное давление в трубопроводе — 4000 мбар;
- очищает газ и воздух от пыли, мусора, ржавчины и других твердых частиц;
- фильтрация частиц размером до 50 мкм;
- возможна установка в любом положении, оптимально — крышка вертикально;
- подключение через фланцевое соединение DN 50;
- рабочий температурный диапазон окружающей среды от -15 до +80 °C;
- резьбовые заглушки G1/4" слева для подключения приборов измерения давления.
Описание фильтра Dungs GF
Основные компоненты: корпус, крышка, кольцевое уплотнение и фильтрующий элемент. Корпус и крышка изготовлены из алюминиевого сплава, уплотнения — из газонепроницаемого NBR-каучука, фильтрующий элемент — из нетканого полипропиленового материала в стальной раме. Фильтрующее полотно с произвольной укладкой обеспечивает большую площадь очистки и высокую пылеулавливающую способность. При сильном загрязнении фильтра эффективность снижается, поэтому необходимо контролировать перепад давления и своевременно менять фильтрующий элемент. Рекомендуется замена не реже одного раза в год или при перепаде давления 50 мбар.
На крышке предусмотрены резьбовые заглушки G 1/4" по стандарту DIN ISO 228 для подключения измерительных приборов и запальной линии. Их можно заменить на резьбовые фитинги для подключения реле перепада давления.
Монтаж фильтра
Для крепления предусмотрены фланцевые соединения. При сборке следует учитывать стрелку на корпусе, указывающую направление потока газа или воздуха. Вертикальное расположение крышки облегчает замену фильтрующего элемента.
Преимущества:
- фильтрация частиц размером 50 мкм;
- высокая пропускная способность;
- надежная конструкция из литого алюминиевого корпуса;
- устойчивость к высоким давлениям;
- широкий спектр применения.
Среда эксплуатации и применение
Фильтры Dungs GF предназначены для очистки воздуха, газов семейств 1-3 и других нейтральных газов. Они рассчитаны на высокие скорости потока и интенсивную промышленную эксплуатацию. Используются в газовом оборудовании и воздушных магистралях.
Артикул: 256408
Производитель: Dungs, Германия
