Датчик пламени Weishaupt QRB4A-B110B70

Датчик пламени Weishaupt QRB4A-B110B70 (артикул 21110412582) представляет собой компактное устройство для контроля желтого пламени в видимом спектре. Используется в промышленных жидкотопливных горелках Weishaupt. Совместим с автоматикой горения, работающей в прерывистом режиме. Возможность бокового и фронтального измерения расширяет варианты установки и обнаружения пламени. Требует стандартных мер защиты от постороннего света.

Основные характеристики:

• контроль желтого пламени при сжигании жидкого топлива;
• чувствительный элемент — фоторезистор;
• измерение с боковой и фронтальной стороны;
• стандартная чувствительность;
• защита от пыли и влаги по классу IP54;
• длина корпуса 68 мм;
• кабель с оголённым концом;
• поддержка прерывистого цикла автоматики горения;
• возможность монтажа в любом положении;
• минимальные требования к обслуживанию;
• простота установки и подключения;

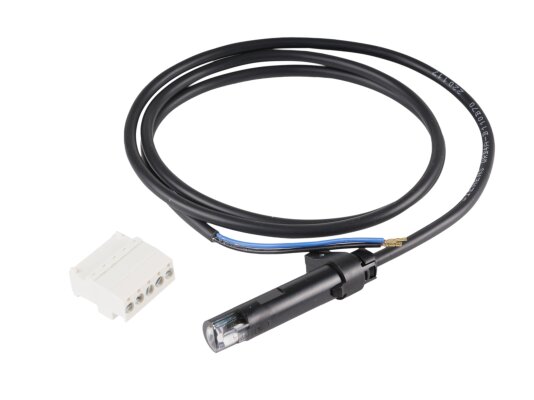

• в комплекте штекер X10-05 для WM-L W-FM50.

Дополнительная информация

Датчик предназначен для работы с топочными автоматами LMO, LMV2, LMV3, а по запросу — с LME7 и LME8. Корпус небольшой, внутри расположен светочувствительный элемент. Фотодиод обеспечивает боковое и фронтальное обнаружение. Принцип работы основан на анализе инфракрасного излучения и передаче сигналов на управляющий модуль для регулировки подачи топлива.

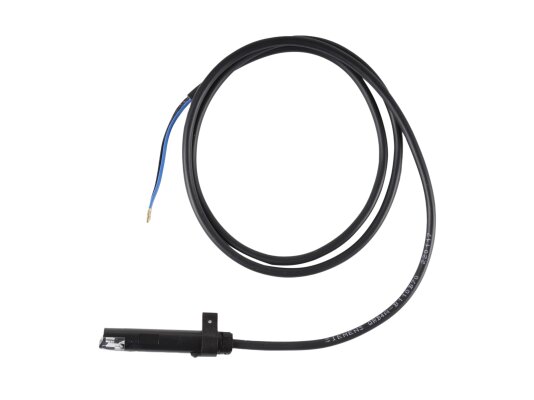

К корпусу жёстко прикреплен двужильный кабель длиной 1100 мм с термопластичной ПВХ-изоляцией. Штекерное соединение обеспечивает быстрое и надёжное подключение к автоматике горелки.

Диапазон рабочих температур

Датчик рассчитан на внешние температуры от -20 до +60 °C и относительную влажность до 95%. Не допускается наличие конденсата, льда и попадание воды на корпус.

Защита от постороннего света

Датчики Weishaupt QRB1 способны выявлять нежелательное излучение. При выборе места установки необходимо избегать попадания света от других источников, чтобы обеспечить корректную работу прибора. Монтаж должен выполнять квалифицированный специалист с учётом минимизации световых помех и потерь сигнала.

Артикул: 21110412582
Альтернативные артикулы: We21110412582
Производитель: Weishaupt, Германия
На складе: Да
