Датчик пламени Riello QRB4A-B070B70B предназначен для подключения к блоку управления промышленной горелки с повторно-кратковременным режимом работы и передаёт сигналы о наличии пламени. Устройство воспринимает части спектра света от посторонних объектов, что требует усиленных мер безопасности для исключения влияния других источников света.
Конструкция и комплектация

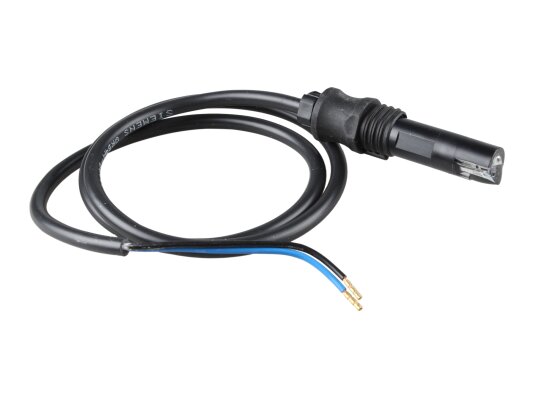

Датчик Siemens QRB4 имеет компактный корпус с фотодиодом внутри. К нему подключён 2-жильный кабель с термозащитной термопластичной оболочкой, конец кабеля зачищен и оснащён наконечником. В комплект входит мягкая пластиковая заглушка для монтажа на горелку.
Особенности и основные характеристики:
стандартная чувствительность фотоэлемента;
обеспечивает боковой (90°) и фронтальный обзор;
медные жилы кабеля с сечением 2х0,75 мм²;
длина питающего провода 700 мм;
корпус с мягкой вставкой для надёжной вибростойкой фиксации;
повышенный класс защиты от пыли и влаги — IP54;
рабочий температурный диапазон от -20 до +60 °С;
совместимость с блоками LMO, LMV2, LMV3, по запросу с LME7 и LME8;
возможность установки в любом положении на горелке;
предназначен для жидкотопливных горелок с прерывистым режимом работы.
Модель с мягкой заглушкой
Датчик Siemens QRB4...В легко и надёжно крепится на горелку благодаря мягкой вставке:
требуется только одно отверстие в горелке;
кромки уплотнения и упорные планки заглушки обеспечивают надёжную фиксацию;
направляющая шпонка облегчает правильное позиционирование относительно пламени.
Требования к монтажу
Установка должна выполняться квалифицированными специалистами. Важно обеспечить передачу сигнала без помех и потерь. Следует учитывать, что датчик реагирует не только на свет пламени, но и на посторонние источники излучения, такие как футеровочный кирпич, солнечный свет, осветительные приборы, что требует дополнительных мер защиты от световых помех.
При эксплуатации запрещено образование конденсата, обледенение и попадание воды на корпус, так как это может привести к неисправности и повышенному риску поражения электрическим током.
Преимущества:
фронтальная и боковая видимость;
оптимальная длина кабеля для снижения потерь сигнала;
термозащита токопроводящих жил;
специальная вставка для крепления в отверстие горелки;
повышенный класс защиты корпуса от пыли и влаги;
надёжная работа при отрицательных температурах до -20 °С.
В нашем каталоге также представлены датчики пламени с высокой и регулируемой чувствительностью. У нас можно приобрести датчики для горелок любого типа и назначения.
Артикул: 20167901
Производитель: Riello, Италия
На складе:
В наличии
