Свойство | Значение |
Шток | 2.5 мм |
Скорость утечки | Класс IV (0…0.01% объёмного расхода V100) |
Объёмный проток V | 575,00 л/ч |
Объёмный проток Vmin | 100,00 л/ч |
DN | 15 |
Среда | Bодa , Bодa с антифризом |
Температура среды | 1…110 °C |
Температура окружающей среды, работа | 1…50 °C |
Характеристика клапана | Линейная |
Допустимое рабочее давление | 2500 кПа |
Материал корпуса клапана | Бесцинковая стойкая латунь, DR, CW602N |
Материал внутренних частeй клапана | Бесцинковая стойкая латунь (DR), CW602N, нержавеющая сталь, PPS |
Класс PN | PN 25 |
Резьба | Rp ? " |
Положение при монтаже | Строго вертикально |
?pmax | 400 кПа |
?Pmin | 15,00 кПа |
STA../STS61.. ?pmax | 400 кПа |
STA../STS61.. ?Pmin | 15 кПа |
SUA.. ?pmax | 400 кПа |
SUA.. ?Pmin | 15 кПа |
SSA.. ?pmax | 400 кПа |
SSA.. ?Pmin | 15 кПа |
STA.. ?pmax | 400 кПа |
STA.. ?Pmin | 15 кПа |
STA..3../STP..3.. ?pmax | 400 кПа |
STA..3../STP..3.. ?Pmin | 15 кПа |

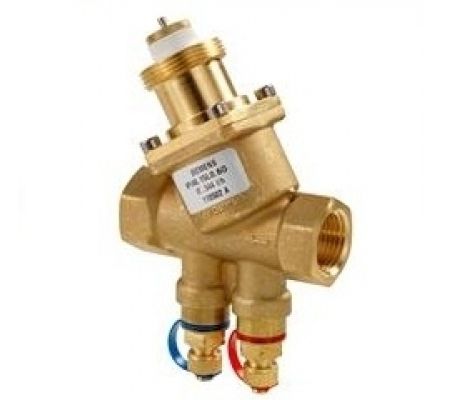

Клапаны серии VPI46.15L0 относятся к так называемым зональным клапанам. Свое наименование они получили ввиду их сферы использования в системах отопления жилых квартир или отдельных этажей здания. Кроме этого, клапаны являются неотъемлемым элементом систем вентиляции, охлаждения или нагрева воздуха. Также клапаны устанавливают в гидросистемах с двумя трубами и одним теплообменником и четырьмя трубами с парой теплообменников.
Клапан сам по себе устроен следующим образом. В его состав входят:
- дроссель дисковый;
- кольцо уплотнительное, которое вставлено насквозь в шток;
- изоляционный материал между байпасом и штоком;
- пружина возвратная;
- резервуар для непрерывного смазывания колец уплотнительных.
В процессе монтажа клапана перед его входом необходимо установить сетчатый фильтр, который будет повышать надежность работы клапана. Также важно не превышать предельно допустимое значение рабочего давления – 16 атмосфер. Клапан разрешается эксплуатировать при температуре внешней среды не более 110 градусов Цельсия (кратковременно допускается 120 градусов). Абсолютно бесшумная работа клапана будет наблюдаться при величине давления 1 бар.
Сертификация
Оригинальная продукция, комплектующие детали и аксессуары уже прошли необходимую сертификацию, поэтому не требуют отдельных подтверждающих документов. Заводы-изготовители оставляют за собой право без предварительного информирования вносить конструктивные изменения в элементы. Покупка у официального дилера гарантирует заводское качество продукции и пролонгированный срок эксплуатации.
