- - Двойные газовые клапаны класса «A» предназначены для интеграции в газовых агрегатах
- - Предохранительные клапаны отсечки в соответствии с EN 161 соединены с исполнительными механизмами SKP...
- - Подходят для применения с газами класса I...III
- - Двойные газовые клапаны в сочетании с исполнительными механизмами SKP... медленно открываются и быстро закрываются
- - 2-х ходовые клапаны нормально закрытого типа
- - Размеры 1 ?“... DN150
- - Двойные газовые клапаны предназначены для использования с 2 исполнительными механизмами SKP...
Двойные газовые клапаны применяются в основном:
- - На газовых теплогенераторах
- - В газовых агрегатах в сочетании с газовыми горелками с принудительным наддувом
Они служат в качестве:
- - Запорных клапанов (вместе с исполнительными механизмами SKP1...)
- - Регулирующих клапанов с функцией отсечки (в сочетании с исполнительными механизмами SKP2..., SKP5... или SKP7... )
Все типы двойных газовых клапанов могут использоваться с любым типом исполнительного механизма SKP... .
VGD4... VGD4... двойные газовые клапаны – это дисковые клапаны с двумя седлами. ?“ импульсное трубчатое соединение на фланце управляющего газового клапана и другое импульсное трубчатое соединение на выходном фланце можно присоединить непосредственно к SKP2... регулятору постоянного давления, установленного на «V1» или «V2».
Запатентованные двойные седла закрываются с помощью 2 пружин. Одна из пружин давит на один диск клапана, создавая тем самым определенное усилие закрывания, действующее на каждый диск.
Закрывающая пружина
Запатентованные двойные седла закрываются с помощью 2 пружин.
Одна из пружин давит на один диск клапана, создавая тем самым определенное усилие закрывания, действующее на каждый диск.
Пластина выключателя давления.
Пластина выключателя давления позволяет присоединить ряд серийно выпускаемых выключателей давления или проверенных клапанных устройств.
Фланец
управляющего газового клапана и пластину выключателя давления можно устанавливать на любой стороне клапана.
| Свойство | Значение |
| Соединение | DN 65 |
| Модель | С реверсным положением монтажных пластин |
| Статическое давление (с двойным газовым клапаном полностью закрытым) | 1500 mbar |
| Динамическое давление (допустимое рабочее давление) | 700 mbar |
| Расход газа при ?p = 10 mbar | 160 m?/h |
| Объем между «V1 / V2» (в литрах) | 1.3 |
| Разрешенная температура среды | -15...60 °C |
| Фильтр-сетка | встроенный (размер ячейки 0.9 mm) |
| Диапазон рабочей температуры | -10...+60 °C |
| Влажность | < 95 % относительная влажность |
| Вес | 8,4 кг |

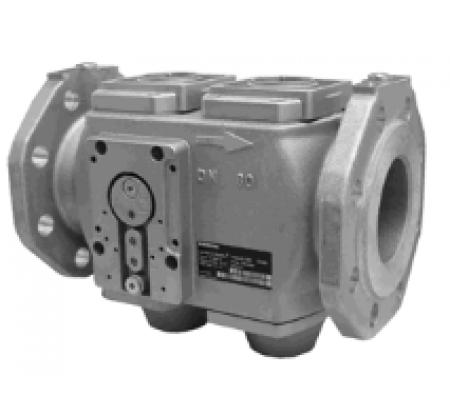

Газовый клапан VGD40.065L SIEMENS необходим для монтажа в газовые агрегаты, либо на газовые теплогенераторы, которые используют газ класса І...ІІІ.
Основные характеристики:
- двухходовые;
- нормального закрытого типа;
- запорные клапаны;
- регулирующие клапаны;
- взаимодействуют с исполнительным механизмом SKP;
- низкотемпературная работа;
- плавное регулирование.
Монтаж
Расположение клапана любое, при соблюдении направления потока газа по отношению к направлению стрелки на корпусе.
ВНИМАНИЕ!!!
Необходимо защитное покрытие при работе в агрессивной окружающей среде.
Давление газа не должно превышать максимально допустимое.
Важным моментом является установка фильтра.
