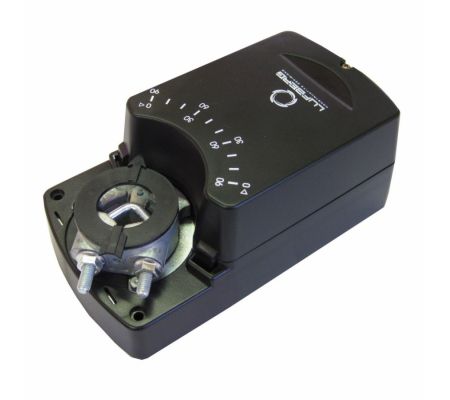

Широкий ассортимент электроприводов Lufberg позволил обеспечить лучшее решение при создании систем автоматизации.
Мы предлагаем широкую линейку моделей электроприводов Lufberg c крутящими моментами в диапазоне от 2 до 32 НМ и выбором дополнительных опций с применением современных технологий и гарантией высоких стандартов качества. Приятный внешний вид, надежность, лёгкость монтажа и сервисного обслуживания, малые размеры – всё это обеспечивает максимальную функциональность и экономичность..
- электроприводы быстрого срабатывания без пружинного возврата
- крутящий момент от 2 до 32Нм
- 24В/230B номинальное напряжение
- На электроприводы LUFBERG серии DA и FS устанавливается гарантийный срок 2 года.
Специальные условия для производителей вентиляционного оборудования, смесительных узлов и противопожарных клапанов.
| МОДЕЛЬ |
Крутящий момент [Hм] |
Напряжение [B] |
Управление |
Вспомогательные переключатели |
Время срабатывания [c] |
Площадь заслонки*[м2] |
Цена [EUR] |
| DA08F24 |
8 |
24 АС/DC |
2/3-позиционное |
— |
8 |
<1,6 |
87 |
| DA08F220 |
8 |
230 АС |
2/3-позиционное |
— |
8 |
<1,6 |
93 |
| DA08F24S |
8 |
24 АС/DC |
2/3-позиционное |
2 SPDT** |
8 |
<1,6 |
98 |
| DA08F220S |
8 |
230 АС |
2/3-позиционное |
2 SPDT |
8 |
<1,6 |
100 |
| DA08F24PI |
8 |
24 АС/DC |
0(2)-10В/0(4)-20мА |
— |
8 |
<1,6 |
125 |
| DA08F220PI |
8 |
230 АС |
0(2)-10В/0(4)-20мА |
— |
8 |
<1,6 |
131 |
| DA08F24PIS |
8 |
24 АС/DC |
0(2)-10В/0(4)-20мА |
2 SPDT |
8 |
<1,6 |
142 |
| DA08F220PIS |
8 |
230 АС |
0(2)-10В/0(4)-20мА |
2 SPDT |
8 |
<1,6 |
149 |
| DA16F24 |
16 |
24 АС/DC |
2/3-позиционное |
— |
16 |
<3,2 |
104 |
| DA16F220 |
16 |
230 АС |
2/3-позиционное |
— |
16 |
<3,2 |
120 |
| DA16F24S |
16 |
24 АС/DC |
2/3-позиционное |
2 SPDT |
16 |
<3,2 |
116 |
| DA16F220S |
16 |
230 АС |
2/3-позиционное |
2 SPDT |
16 |
<3,2 |
120 |
| DA16F24PI |
16 |
24 АС/DC |
0(2)-10В/0(4)-20мА |
— |
16 |
<3,2 |
146 |
| DA16F220PI |
16 |
230 АС |
0(2)-10В/0(4)-20мА |
— |
16 |
<3,2 |
163 |
| DA16F24PIS |
16 |
24 АС/DC |
0(2)-10В/0(4)-20мА |
2 SPDT |
16 |
<3,2 |
150 |
| DA16F220PIS |
16 |
230 АС |
0(2)-10В/0(4)-20мА |
2 SPDT |
16 |
<3,2 |
172 |
| DA24F24 |
24 |
24 АС/DC |
2/3-позиционное |
— |
45 |
<4,8 |
169 |
| DA24F220 |
24 |
230 АС |
2/3-позиционное |
— |
45 |
<4,8 |
184 |
| DA24F24S |
24 |
24 АС/DC |
2/3-позиционное |
2 SPDT |
45 |
<4,8 |
179 |
| DA24F220S |
24 |
230 АС |
2/3-позиционное |
2 SPDT |
45 |
<4,8 |
193 |
| DA24F24PI |
24 |
24 АС/DC |
0(2)-10В/0(4)-20мА |
— |
45 |
<4,8 |
188 |
| DA24F220PI |
24 |
230 АС |
0(2)-10В/0(4)-20мА |
— |
45 |
<4,8 |
203 |
| DA24F24PIS |
24 |
24 АС/DC |
0(2)-10В/0(4)-20мА |
2 SPDT |
45 |
<4,8 |
198 |
| DA24F220PIS |
24 |
230 АС |
0(2)-10В/0(4)-20мА |
2 SPDT |
45 |
<4,8 |
212 |
* Площадь заслонки примерная. Для правильного подбора электропривода пользуйтесь информацией от производителя заслонки, такой как размеры заслонки, исполнение и вид заслонки, данные о расходе воздуха и другие важные условия.
** SPDT (Single-Pole Double-Throw) – однополюсная группа переключающихся (сухих) контактов.
Технические характеристики.
| Электропитание |
Напряжение: 24 В AC/DC или 230 В AC. Потребляемая мощность: 8 Вт (13 ВА). Частота 50/60 Гц |
| Крутящий момент |
8 Нм; 16 Нм |
| Площадь заслонки |
до 1,6 м² (DA08F…); до 3,2 м² (DA16F…) |
| Управление |
2-х/3-х позиционное; 0(2)—10 В DC или (0)4—20 мА; выбор диапазона переключателем на плате |
| Время срабатывания |
8 Нм — 8 секунд/0—90°; 16 Нм — 16 секунд/0—90° |
| Вспомогательные переключатели (S) |
2 настраиваемых SPDT
Нагрузочная способность 3 (1,5)A/230В |
| Сигнал обратной связи |
Пропорциональный: 0(2)—10 В DC. Сопротивление нагрузки > 50 кОм |
| Угол поворота |
0—90° (93° механически), настройка 5—85° (5° шаг). Выбор направления вращения разъёмом на плате |
| Вывод из зацепления |
Внешняя кнопка на корпусе |
| Механическое соединение |
Круглый вал 10 – 20 мм, квадратный вал 10 – 16 мм |
| Электрическое соединение |
М 16 х 1,5 в винтовые клеммы 2,5 мм² |
| Степень защиты |
IP54 |
| Условия |
Рабочая температура: от -20 до 50°С; 5 – 95% RH, без конденсации
Температура хранения: от -40 до 70°С; 5 – 95% RH, без конденсации |
| Соответствие стандартам |
CE и ISO9000 |
| Срок службы |
60 000 полных циклов хода штока |
| Уровень шума (работа) |
<50 дБ(A) |
| Габариты (ВхШхД) |
180 мм х 100 мм х 68 мм |
| Вес |
1,2 кг |
