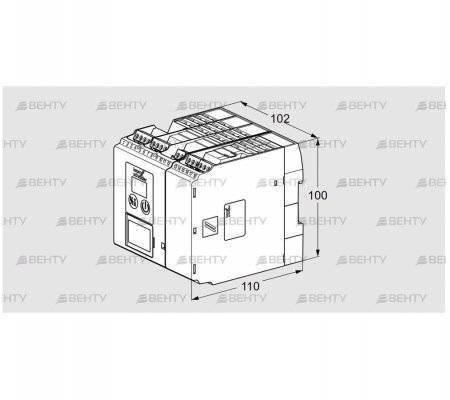

Блок управления горением Kromschroder.
Корпус для установки в шкаф управления, для управления, розжига и контроля модулирующих наддувных горелок. Для непрерывной работы с контролем ионизации или УФ-контролем с использованием УФ-датчика Kromschroder UVD. Прерывистый режим работы с УФ-датчиком Kromschroder UVS. Отображение состояния программы, параметров агрегата и сигнала пламени. Ручной режим работы. Диагностика и настройка параметров агрегата через оптический интерфейс с помощью программного обеспечения для ПК BCSoft.
Серия 570.
Сертификат ЕС, сертификат для систем до SIL 3 (соответствует PL e).
Напряжение сети: 120 В переменного тока, 50/60 Гц.
Нет системы проверки клапана.
Регулирующая мощность с интерфейсом для привода IC.
Контроль пламени с помощью ионизации или УФ-сигнала.
Винтовые клеммы.
Индивидуальная упаковка.
Контроль пламени: ионизация.
01 Порог выключения горелки: 5 мкА.
07 Попытки запуска горелки: 1.
09 Перезапуск: нет.
10 Аварийная остановка с аварийной блокировкой.
12 Защита от высокого давления газа с аварийной блокировкой.
13 Отсечка по низкому давлению с аварийной блокировкой.
15 Отключение при недостатке воздуха с аварийной блокировкой.
19 Время безопасности при работе: 1 с.
40 Управление производительностью с помощью IC 20.
30 Время разгона вентилятора tGV: 0 с.
32 Контроль воздушного потока при контролируемом отключении воздушного потока, максимальная мощность.
33 Запуск с предварительной продувкой: да (в зависимости от P34 Время предварительной продувки tPV).
34 Время предварительной продувки tPV: 6000 с.
35 Контроль расхода воздуха во время предварительной продувки с аварийным отключением.
37 Время последующей продувки tPN: 6000 с.
38 Контроль расхода воздуха при дополнительной продувке: выкл; элемент управления на максимальную мощность.
44 Время задержки сигнала включения контроллера tRF: 0 с.
61 Минимальное время работы горелки tB: 0 с.
62 Минимальное время паузы tBP: 0 с.
63 Время задержки включения tE: 0 с.
67 Время работы в ручном режиме ограничено 5 мин.
77 Пароль, определяемый пользователем.
78 Применение горелки: горелка.
80 Связь по шине Fieldbus: с проверкой адреса.
93 Время предварительного розжига tVZ: 1 с.
94 Первое время безопасности при запуске: 5 с.
95 Период проверки пламени 1 tFS1: 2 с
Автомат управления горелкой BCU 570 служит для контроля и управления дутьевыми горелками неограниченной мощности с плавной регулировкой в прерывистом или непрерывном режиме работы.При помощи съемного силового модуля подключаются ошибкозащищенные выходы, напр. вентилятора, сервопривода и клапанов, для управления горелкой. Все необходимые для работы параметры сохранены на встроенной чип-карте параметризации.
Топочный автомат BCU 570 включает вентилятор и устанавливает подключенный привод или преобразователь частоты в положения предварительной продувки и зажигания. Если централизованно проверенные требования безопасности, например предварительная продувка, датчик потока и проверка реле давления выполнены, BCU 570 запускает горелку. Затем сигнал разрешения подается на внешний регулятор температуры, который управляет приводом или преобразователем частоты в соответствии с потребляемой мощностью. Блок управления горелкой BCU 570 контролирует давление газа и воздуха. Опционально интегрированная система проверки клапанов проверяет клапаны, проверяя внешнее реле давления газа или проверяя, закрыт ли газовый клапан на впускной стороне. С помощью программы BCSoft параметры, анализ и диагностическую информацию можно считывать с BCU через опциональный оптоадаптер. Все действительные параметры сохраняются на встроенной чип-карте параметризации. Карту с чипом параметров можно легко удалить, например, при замене блока, и вставить в новый BCU для передачи параметров. Встроенный ручной режим позволяет вручную активировать блоки управления горелкой и регулировать дроссельные заслонки.
- Вес, кг: 0,93
- Напряжение: 120 В AC
