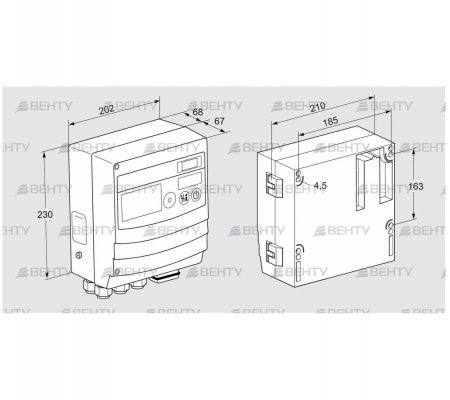

Блок управления горением Kromschroder, серия 400.
Корпус для монтажа на месте, для управления, розжига и контроля газовых горелок с импульсным, модулирующим или ступенчатым регулированием. Для непрерывной работы с контролем ионизации или УФ-контролем с использованием УФ-датчика Kromschroder UVD. Прерывистый режим работы с УФ-датчиком Kromschroder UVS. Отображение состояния программы, параметров агрегата и сигнала пламени. Ручной режим работы. Диагностика и настройка параметров агрегата через оптический интерфейс с помощью программного обеспечения BCSoft. Испытано и сертифицировано ЕС, одобрено FM и EAC, сертифицировано для систем до SIL 3 (соответствует PL e).
Версия для пилотных и основных горелок.
Напряжение сети: 230 В переменного тока, 50/60 Гц.
Трансформатор розжига: 8 кВ, 12 мА, ED 100%.
Фланцевая пластина: PROFIBUS.
Система проверки клапана. TC и POC.
Работа при высоких температурах.
Функция ввода: нет.
Реле давления: нет.
Соединительные штекеры с винтовыми клеммами.
Индивидуальная упаковка.
Энергоснабжение: по L1.
Модуль питания.
Серия 400.
Сервопривод: с управлением воздушным клапаном.
Дополнительный вывод: нет.
Контроль пламени: ионизация.
Функция контактов 80, 81/82: сигнал неисправности.
Функция контакта 90, 91/92: сигнал готовности.
Функция контакта 95/96: рабочий сигнал горелки 1.
Функция контакта 95/97: рабочий сигнал горелки 2.
Функция контакта 85/86, 87: воздушный сигнал.
Функция клеммы 1: запуск 1.
Функция клеммы 2: сброс.
Функция клеммы 3: продувка.
Функция клеммы 4: воздух.
Функция клеммы 5: запуск 2.
Функция клеммы 6: высокая температура.
Функция клеммы 35: защитные блокировки.
Функция клеммы 36: датчик 1.
Функция клеммы 37: датчик 2.
Функция клеммы 38: датчик 3.
Порог отключения, горелка 1: 5 микро A. $$ $ Порог отключения горелки 2: 5 мкА.
Проверка имитации пламени в режиме ожидания.
Высокотемпературный режим: Выкл.
Попытки пуска горелки 1: 3.
Попытки пуска горелки 2: 2.
Время предварительного зажигания tVZ: 0 с.
1-е время безопасности при запуске: 5 с.
Период проверки пламени 1 tFS1: 2 с.
2-е время безопасности при запуске: 3 с.
Период проверки пламени 2 tFS2: 2 с.
78 Применение горелки: горелка 1 и горелка 2.
Пилотная горелка: внешнее управление.
Перезагрузка: нет.
Режим горения: Режим пламени.
Перебег: Выкл.
Время перебега: 0 с.
Управление пневмоприводом: открывается при внешней активации.
Выходы активного охлаждения: пневмопривод.
Выбор времени работы: вкл; для подхода к позициям на минимальную/максимальную мощность.
Время работы: 1 с.
Сервопривод при запуске: не может быть активирован извне.
Сервопривод в случае неисправности: может быть активирован извне.
Время безопасности при эксплуатации: 1 с.
Минимальное время работы горелки tB: 30 с.
Минимальное время паузы tMP: 0 с.
Время работы в ручном режиме ограничено 5 мин.
Продувка (шина): через терминал.
Функция датчика 1: контроль герметичности.
Функция датчика 2: не работает.
Функция датчика 3: не работает.
Период испытания на подтверждение закрытия: 10 с.
Система проверки клапана: проверка на герметичность перед запуском.
Предохранительный клапан (VPS): V2.
Время измерения Vp: 3600 с.
Время открытия клапана 1 (tL1): 2 с.
Связь по шине Fieldbus: с проверкой адреса.
Линия безопасности Kromschroder: Выкл.
Автоматы управления горелкой Kromschroder BCU 480 предназначены для управления, розжига и контроля за работой промышленных горелок с импульсным или непрерывным режимом работы. Современный электронный дизайн обеспечивает быструю реакцию автоматов на изменение требований в процессе эксплуатации, что соответствует импульсному режиму работы. Автоматы могут применяться для розжига промышленных горелок неограниченной мощности с помощью пилотной горелки. Пилотная и основная горелки управляются и контролируются независимо друг от друга. Пилотная горелка может работать непрерывно или отключаться. BCU устанавливается вблизи от контролируемой горелки. BCU 480 облегчает процесс автоматического управления печи, обеспечивая функции контроля касающихся только горелки, например, гарантирует наличие пламени у горелки при условиях безопасности после ее перезапуска.
Опциональный воздушный регулирующий клапан помогает осуществить управление печи в плане регулирования мощности, охлаждения печи и ее продувки. Состояние программы, параметры установки и сила тока датчика контроля пламени могут непосредственно считываться с дисплея. Горелка может управляться вручную с целью диагностики и наладки при пуске. Если местные требования по управлению горелкой меняются, программное обеспечение BCSoft может быть перенастроено на новые параметры с помощью оптического интерфейса. Удобной помощью для обслуживающего персонала является система наблюдения входных и выходных сигналов и истории ошибок.
- Вес, кг: 5,657
- Напряжение: 230 В AC
- Время поворота: 1 с
