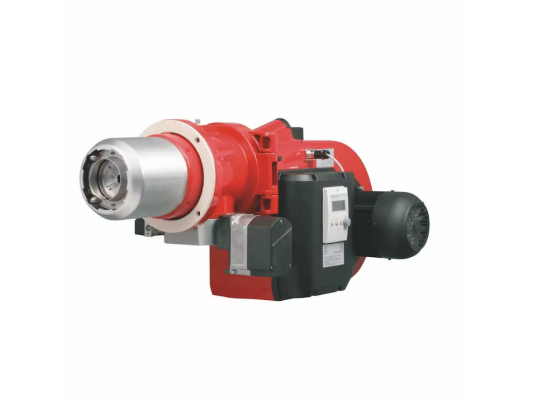

Газовая горелка Weishaupt G 7/1-D, 2, исполнение ZMAD, артикул 15171786 подходит для различных типов топок и работает на природном газе Е и LL. Отличается широким диапазоном регулирования и простотой монтажа, настройки и обслуживания.
Регулирование мощности
Горелка Weishaupt G ZMAD функционирует в плавно-двухступенчатом режиме или в модуляционном режиме при оснащении электронным регулятором мощности. Регулирование происходит медленно, максимальное время выбега сервопривода — 42 секунды. Управление воздушной заслонкой и газовым дросселем связано и осуществляется двумя регулировочными винтами.
При двухступенчатом режиме параметры малого и большого горения задаются в пределах рабочего диапазона. Переключение между ступенями происходит плавно, без резких скачков расхода топлива. В режиме электронной модуляции мощность изменяется плавно в любом диапазоне в зависимости от потребности в тепле.
Особенности исполнения ZMAD:
- коэффициент регулирования 1:10;
- питание от сети переменного тока 230 В;
- плавно-двухступенчатое или электронномодулируемое регулирование;
- широкий спектр применения;
- автоматизация функций контроля и управления;
- специальные воздушные и газовые заслонки;
- стабильный наддув благодаря мощному вентилятору;
- высокие показатели сжигания топлива;
- предварительная продувка камеры сгорания;
- откидной корпус для удобства доступа к рабочему узлу;
- низкий уровень шума;
- легкий монтаж, настройка и техническое обслуживание.
Конструкция
Горелка выполнена в компактном моноблочном корпусе. Электродвигатель приводит в движение вентиляторное колесо, ось которого расположена под прямым углом к воздушному потоку. Узлы для настройки параметров расположены в удобном доступе и хорошо видны.
Менеджер горения LFL 1.322, встроенный в шкаф управления, обеспечивает автоматическую работу горелки. К нему подключён электрод ионизации для контроля пламени.
Специальная воздушная заслонка герметично перекрывает канал подачи воздуха в закрытом положении.
В комплект входят трансформатор, электрод и кабель розжига, фланец для монтажа, уплотнение и крепёж.
Безопасность эксплуатации
Горелки Weishaupt серии G исполнение ZMAD соответствуют европейскому стандарту EN 676. Режим блокировки активируется при:
- низком давлении газа в подающей магистрали;
- недостаточном объёме воздуха для горения;
- отключении или недостаточном электропитании;
- срабатывании защитных ограничителей;
- потере сигнала пламени во время работы.
В горелках применяются двойные электромагнитные клапаны DMV. Для горелок мощностью от 1200 кВт требуется установка блока контроля герметичности клапанов. Газовая рампа приобретается отдельно.
Основные характеристики:
- рабочее топливо – природный газ Е, LL;
- плавно-двухступенчатое регулирование мощности (малое/большое горение);
- электронная модуляция при наличии регулятора;
- коэффициент регулирования 1:10;
- мощностной диапазон 300-1750 кВт;
- максимальное время выбега сервопривода 42 секунды;
- питание от сети переменного тока 230 В;
- функция предварительной продувки камеры сгорания;
- связанное управление газом и воздухом с двумя регулировочными винтами;
- запуск горелки на мощности выше малой нагрузки;
- регулировка подачи воздуха со стороны всасывания;
- низкий уровень шума.
Размещение
Горелки Weishaupt и газовая арматура предназначены для эксплуатации в закрытых помещениях при температуре от -15° до +40 °С.
Преимущества:
- высокая эффективность и экономичность;
- плавное двухступенчатое регулирование;
- электронная модуляция при дооснащении;
- широкий диапазон регулирования;
- подходит для всех типов топок;
- стабильное горение без пульсаций;
- управление и контроль через блок автоматики;
- низкие выбросы NOx;
- откидной шарнир для доступа к головке горения.
Область применения
Горелки данной серии применяются в сушильных, обжиговых печах, плавильных установках, котлах и технологическом оборудовании.
Артикул: 15171786
Альтернативные артикулы:
We15171786;We1517178-6
Производитель: Weishaupt, Германия
