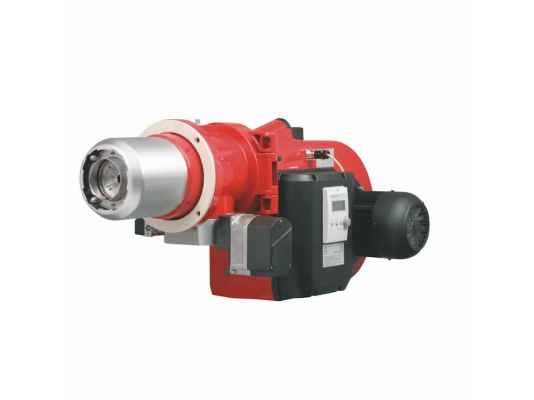

Газовая горелка Weishaupt G 7/1-D, 1, исполнение ZMD, артикул 15171781 предназначена для эффективного, чистого и бесшумного сжигания газа. Может работать на различных типах газообразного топлива без необходимости переоборудования. Благодаря мощной вентиляции обеспечивает стабильное горение даже в топках с высоким аэродинамическим сопротивлением, расширяя область применения. Соответствует европейскому стандарту EN 676.
Регулирование мощности
Горелка Weishaupt G с медленным регулированием мощности функционирует в плавно-двухступенчатом или электронномодулируемом режиме. Синхронное движение исполнительных механизмов предотвращает резкие скачки давления в топке и газовой линии при запуске и переключении.
Перед началом работы задаются параметры мощности первой и второй ступеней. Система автоматически переключается между малым и большим горением в зависимости от потребности в тепле, обеспечивая плавный переход без резких изменений расхода топлива.
Рабочая среда
Горелки Weishaupt G предназначены для сжигания природного газа типов Е, LL и сжиженного газа F. Информацию о возможности работы с другими газами следует уточнять у производителя. Для перехода между режимами (метан/пропан) требуется перенастройка горелки.
Основные характеристики и особенности:
- электронная модуляция или плавное двухступенчатое регулирование;
- рабочий диапазон мощности: 300-1750 кВт;
- питание от сети 230 В переменного тока;
- время выбега сервопривода 20 секунд при плавно-двухступенчатом регулировании, 20 или 42 секунды при электронной модуляции;
- подача газа в небольшом объёме при запуске для плавного розжига;
- микропроцессорное управление для точного контроля функций;
- защитное отключение при малой нагрузке;
- синхронное регулирование подачи газа и воздуха с помощью регулировочных шайб;
- ионизационный контроль пламени;
- встроенный коммутационный блок;
- откидывающийся корпус горелки с возможностью открывания в обе стороны;
- удобный доступ к смесительному узлу для обслуживания;
- режим предварительной продувки камеры сгорания;
- полное перекрытие воздушного канала при остановке горелки для защиты от теплопотерь;
- низкий уровень шума благодаря шумоглушителю Weishaupt типа W-SH.
Конструкция и комплектующие
Горелка представляет собой моноблочный агрегат с электродвигателем, установленным под прямым углом к воздушному потоку. На валу двигателя закреплено оцинкованное вентиляторное колесо. Регуляторы и основные узлы хорошо видны и доступны. Корпус можно откидывать в обе стороны для удобства обслуживания.
В комплект входят:
- автомат горения для управления функциями;
- двигатель класса изоляции F с защитой IP54;
- датчик ионизации для контроля пламени;
- воздухозаборник, воздушная заслонка, реле давления воздуха;
- трансформатор, электрод и кабель розжига;
- сервоприводы для газовой и воздушной заслонок;
- откидывающийся фланец с концевым выключателем;
- смесительное устройство;
- запорная газовая арматура;
- уплотнение фланца и крепёж.
Газовая арматура включает двойной электромагнитный клапан класса А с предохранительной и отсечной функциями. Для максимальной безопасности применяется блок контроля герметичности.
Преимущества:
- электронная модуляция или плавное двухступенчатое регулирование;
- возможность переключения между типами газа;
- чистое и тихое сжигание с высоким тепловым КПД;
- широкий диапазон регулировки мощности;
- микропроцессорное управление для точности и безопасности;
- плавный розжиг и переход между ступенями;
- откидной фланец для удобного доступа к узлам;
- защита от теплопотерь при остановке горелки.
Условия эксплуатации
Горелки Weishaupt G предназначены для работы в помещениях с температурой от -15° до +40 °С и влажностью до 80%. Устанавливаются в закрытых помещениях.
Область применения
Подходят для топок с низким и высоким противодавлением, устанавливаются в отопительные котлы, водонагреватели, промышленные паро- и теплогенераторы, а также технологическое оборудование.
Артикул: 15171781
Альтернативные артикулы:
We15171781;We1517178-1
Производитель: Weishaupt, Германия
На складе:
В наличии
