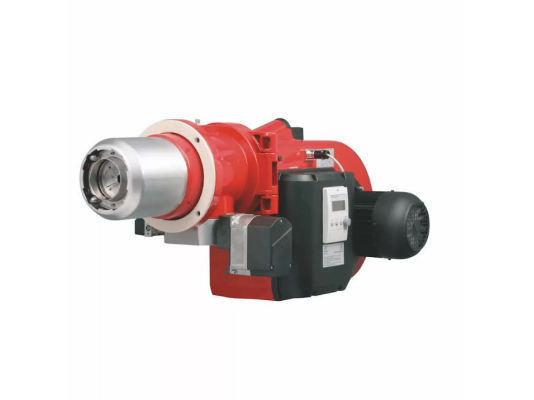

Газовая горелка Weishaupt G 5/2-D, 2, исполнение ZMAD, артикул 15151887 предназначена для промышленных систем с тепловой мощностью до 1250 кВт. Обеспечивает стабильное пламя, широкий диапазон регулировки, низкие выбросы загрязняющих веществ и высокий КПД. Подходит для котлов и теплогенераторов любых типов.
Особенности горелок G с исполнением ZMAD:
- плавное двухступенчатое или электронное модулирование мощности;
- коэффициент регулировки 1:10;
- переход между малым и большим горением без резких скачков расхода топлива;
- автоматический режим работы;
- система принудительного наддува для стабильного пламени в любых топках;
- высокая эффективность сжигания и низкие выбросы NOx;
- специальная конструкция воздушной заслонки и газового дросселя;
- широкий спектр применения;
- режим предварительной продувки камеры сгорания;
- возможность открывать корпус влево или вправо для обслуживания.
Конструкция горелки
Горелка выполнена в компактном моноблоке, где размещены все узлы. Двигатель Weishaupt установлен осью перпендикулярно воздушному потоку. Пламенная голова и регулировочные винты доступны для осмотра и обслуживания. Корпус можно откинуть в любую сторону для удобства обслуживания.
Автоматическую работу обеспечивает блок автоматики LFL 1.322, встроенный в шкаф управления. Контроль пламени осуществляется с помощью ионизационного электрода.
В исполнении ZMA регулятор давления установлен перед горелкой. При подаче газа высокого давления требуется установка регулятора низкого давления.
Безопасность эксплуатации
Горелки Weishaupt G ZMAD соответствуют нормам EN 676 и другим требованиям надежности. Переходят в блокировочный режим при:
- низком давлении газа;
- срабатывании ограничителей;
- недостаточном объеме воздуха для горения;
- отключении электропитания или низком напряжении;
- потере сигнала пламени во время работы.
Установлены двойные электромагнитные клапаны DMV. Для горелок мощностью свыше 1200 кВт требуется устройство контроля герметичности клапанов. Газовая рампа подбирается индивидуально с учётом особенностей топочной установки.
Основные характеристики:
- рабочая среда – природный газ Е, LL;
- двухступенчатое регулирование мощности с плавным переходом;
- электронная модуляция при наличии соответствующего регулятора;
- мощностной диапазон: 225-1250 кВт;
- питание от сети 230 В переменного тока;
- коэффициент регулировки 1:10;
- розжиг на мощности выше малой нагрузки;
- регулировка воздуха со стороны всасывания;
- медленное регулирование с максимальным временем выбега сервопривода 42 секунды;
- синхронное управление заслонками газа и воздуха с двумя винтами регулировки;
- низкий уровень шума.
Область применения
Горелки Weishaupt G ZMAD используются в промышленности, устанавливаются в сушильных, обжиговых, плавильных печах, отопительных котлах, паро- и теплогенераторах, а также в технологическом оборудовании.
Преимущества:
- плавное регулирование мощности;
- эффективное и экологичное горение;
- автоматический режим работы;
- стабильный наддув и устойчивое пламя без пульсаций;
- широкий диапазон регулировки;
- совместимость с любыми камерами сгорания;
- удобный доступ к огневой голове и основным узлам;
- широкая сфера применения.
Условия эксплуатации и размещение
Горелки Weishaupt G и газовая рампа предназначены для установки в закрытых помещениях с температурой от -15° до +40 °С и влажностью до 80%. Не предназначены для уличного использования.
Артикул: 15151887
Альтернативные артикулы:
We15151887;We1515188-7
Производитель: Weishaupt, Германия
