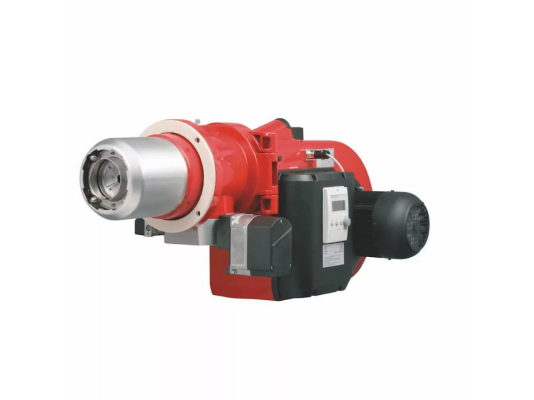

Газовая горелка Weishaupt G 5/2-D, 1, исполнение ZMD, артикул 15151881 функционирует в автоматическом режиме. В сочетании с высоконапорной вентиляцией и синхронным регулированием подачи газа и воздуха она обеспечивает эффективное и полное сгорание топлива. Соответствует требованиям безопасности EN 676 и директивам 90/396/EWG.
Среда эксплуатации
Горелка рассчитана на природный газ типов Е, LL и сжиженный газ F. Для других газов требуется консультация производителя. Переход между метаном и пропаном осуществляется стандартной перенастройкой.
Регулирование мощности
Работает в режиме плавного регулирования мощности — двухступенчатого с плавным переходом или электронномодулируемого. Регулировочный диск обеспечивает синхронное управление воздушной заслонкой и газовым дросселем. Максимальное время изменения мощности сервоприводом — 20 или 42 секунды.
В двухступенчатом режиме задаются параметры малого и большого горения в пределах диапазона. Горелка плавно переходит на нужную ступень без резких изменений подачи газа, исходя из тепловых потребностей. В модуляционном режиме мощность регулируется автоматически по запросу тепла.
Технические характеристики и особенности:
- рабочий диапазон мощности: 225-1250 кВт;
- автоматизированное управление с высокой точностью;
- пониженная стартовая мощность для мягкого розжига;
- питание от сети 230 В переменного тока;
- синхронное регулирование подачи газа и воздуха;
- контроль пламени ионизационным электродом;
- встроенный коммутационный блок;
- откидной фланец для удобного доступа к огневой голове;
- режим предварительной продувки камеры сгорания;
- автоматическое закрытие воздушной заслонки при паузе в работе;
- низкий уровень шума благодаря шумоглушителю Weishaupt W-SH.
Электромагнитные клапаны
В соответствии с EN 676 горелка оснащена двойным электромагнитным клапаном класса А с предохранительной и запорной функциями. Дополнительные элементы газовой арматуры — фильтр, регулятор давления, устройство контроля герметичности — доступны для заказа. Блок контроля клапанов повышает безопасность эксплуатации и предотвращает аварийные ситуации.
Конструкция и комплектующие
Горелка выполнена в компактном моноблоке. Корпус защищает оборудование от внешних воздействий и загрязнений. Вентилятор с электродвигателем установлен под углом 90° к воздушному потоку.
В состав входят:
- электрический вентилятор с оцинкованным колесом;
- топочный автомат для установки в отдельном шкафу;
- электродвигатель с классом изоляции F и защитой IP54;
- воздухозаборник, воздушная заслонка, реле давления воздуха;
- запальный трансформатор, электрод и кабель розжига;
- сервоприводы для газовой и воздушной заслонок;
- ионизационный электрод для контроля пламени;
- фланец с концевым выключателем;
- смесительное устройство с удобным доступом;
- газовая арматура с двумя электромагнитными клапанами.
В комплекте — уплотнитель фланца и крепёжные элементы.
Преимущества:
- электронномодулируемое или плавно-двухступенчатое регулирование;
- высокая теплоотдача и экологичное горение;
- подходит для всех типов котлов и теплогенераторов;
- стабильное пламя без пульсаций вне зависимости от топки;
- плавный переход между ступенями мощности;
- широкий диапазон регулировки;
- автоматизация управления и контроля;
- мягкий розжиг;
- откидной фланец для удобного доступа к смесительному узлу;
- защита от теплопотерь при ожидании или остановке горелки.
Условия эксплуатации
Горелки Weishaupt G предназначены для работы при температуре от -15° до +40 °С и влажности до 80%. Устанавливаются в закрытых помещениях.
Область применения
Используются в промышленных отопительных и водогрейных котлах, паро- и теплогенераторах, а также в различном технологическом оборудовании. Горелки способны преодолевать высокое сопротивление топки, что важно для современных котлов высокой мощности.
Артикул: 15151881
Альтернативные артикулы:
We15151881;We1515188-1
Производитель: Weishaupt, Германия
На складе:
В наличии
