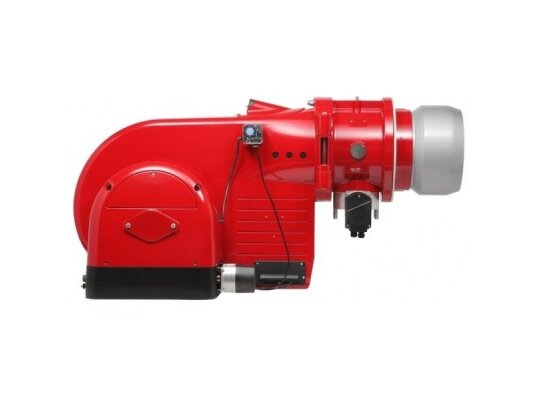

Газовая горелка Weishaupt G 3/1-E, 2, исполнение ZMAD, артикул 25131787, соответствует стандарту EN 676 и директиве 90/396/EWG, прошла испытания согласно европейским нормам. Обеспечивает высокую надежность и безопасность эксплуатации. Благодаря мощной вентиляции подходит для любых типов топок.
Особенности серии G, исполнение ZMAD:
- двухступенчатое регулирование мощности с плавным переходом между малым и большим пламенем;
- возможность непрерывной модуляции при оснащении электронным регулятором;
- коэффициент регулирования 1:10;
- автоматизированное управление и контроль всех процессов;
- устойчивое пламя в топках с разным противодавлением;
- специальное исполнение воздушной заслонки;
- удобный доступ к обслуживаемым узлам благодаря открывающемуся корпусу;
- высокая теплоотдача и низкие выбросы загрязняющих веществ;
- широкий спектр применения.
Конструкция
Горелка выполнена в моноблочном корпусе. Электродвигатель с осью, расположенной перпендикулярно воздушному потоку, приводит в движение вентиляторное колесо. Головка горения и регулировочные винты расположены удобно и доступны. Корпус откидывается в обе стороны для облегчения обслуживания.
Автоматический блок LFL 1.322, установленный в шкафу управления, обеспечивает работу горелки. Ионизационный электрод контролирует пламя.
Воздушная заслонка герметично закрывает канал в закрытом положении. В исполнении ZMA регулятор давления установлен перед горелкой.
В комплект входят установочный фланец, уплотнительная прокладка и крепеж.
Безопасность
Горелки серии G ZMAD оснащены двойным электромагнитным клапаном класса А с функциями предохранения и запирания. Соответствуют европейским стандартам безопасности. Автоматика отключает горелку при:
- срабатывании реле минимального давления газа;
- недостатке воздуха для горения;
- отключении или снижении напряжения питания;
- потере сигнала пламени;
- срабатывании защитных ограничителей.
Для повышения безопасности можно дополнительно приобрести блок контроля герметичности клапанов (не обязательный элемент по EN 676).
Основные характеристики:
- топливо: природный газ E, LL;
- плавно-двухступенчатое регулирование мощности;
- электронная модуляция при наличии соответствующего регулятора;
- мощность от 60 до 630 кВт;
- коэффициент регулирования 1:10;
- питание 380 В;
- предварительная продувка камеры сгорания;
- медленное регулирование с временем выбега до 42 секунд;
- связанное управление заслонками газа и воздуха с двумя винтами для настройки;
- розжиг на мощности выше малой нагрузки;
- тип соединения Rp 2";
- низкий уровень шума (измерения на расстоянии 1 м).
Условия эксплуатации
Горелки работают при температуре от -15 до +40 °C и влажности ниже 80%. Материалы и степень защиты корпуса обеспечивают использование только в закрытых помещениях с вентиляцией.
Преимущества:
- плавное двухступенчатое регулирование в широком диапазоне;
- электронная модуляция при оснащении регулятором;
- высокая эффективность и экономичность;
- подходит для всех типов топок;
- устойчивое пламя без пульсаций;
- автоматическое управление и контроль;
- низкие выбросы NOx;
- откидной корпус для удобства обслуживания.
Назначение
Горелки серии G ZMAD применяются для сжигания природного газа в промышленных котлах, теплогенераторах, сушильных, обжиговых и плавильных печах, а также других технологических установках.
Артикул: 25131787
Альтернативные артикулы:
We25131787;We2513178-7
Производитель: Weishaupt, Германия
На складе:
В наличии
