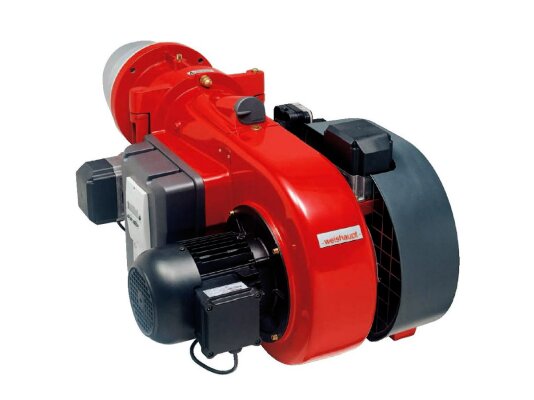

Газовая горелка Weishaupt G 1/1-E, 2, исполнение ZD, артикул 25111493 подходит для котлов и теплогенераторов с любыми типами топок, что расширяет её область применения. Соответствует европейскому стандарту EN 676 и директивам по газовому оборудованию. Обеспечивает безопасное, бесшумное и экологичное сжигание газа. Благодаря высоконапорной вентиляции поддерживает стабильное пламя в камерах сгорания с разным сопротивлением. Запуск горелки происходит плавно за счёт сниженной мощности подачи газа.
Регулирование
Горелка Weishaupt G с быстрым регулированием мощности работает в плавно-двухступенчатом режиме. Синхронизация сервоприводов газовой и воздушной заслонок предотвращает резкие перепады давления в камере сгорания и газовой магистрали при запуске и переключении горелки.
Перед эксплуатацией задаются параметры мощности для первой и второй ступеней. Автоматический переход между малыми и большими нагрузками происходит плавно, учитывая потребности в тепле, без резких изменений расхода газа.
Рабочая среда
Горелка предназначена для сжигания природного газа типов Е, LL и сжиженного газа F. Использование других газов возможно только после согласования с производителем. Переход между природным и сжиженным газом требует перенастройки.
Характеристики и особенности:
- регулирование мощности в диапазоне 30-335 кВт;
- питание от сети 380 В;
- время выбега сервопривода — 8 секунд;
- подача газа в малом объёме при розжиге для плавного запуска;
- автоматический блок управления для точного контроля функций;
- защитное отключение при низкой нагрузке;
- связанное регулирование газа и воздуха с помощью шайб;
- контроль пламени ионизационным электродом;
- встроенный коммутационный блок;
- откидной корпус горелки с обеих сторон;
- удобный доступ к огневой голове и электроду для обслуживания;
- режим предварительной продувки камеры сгорания;
- защита от тепловых потерь при остановке горелки;
- низкий уровень шума благодаря шумоглушителю Weishaupt типа W-SH.
Газовая арматура
В соответствии с европейским стандартом EN 676 горелка оснащена двойным электромагнитным клапаном класса А с функциями предохранения и запирания. Блок контроля герметичности проверяет надёжность арматуры и при обнаружении утечек автоматически прекращает подачу газа и блокирует систему.
Конструкция
Горелка выполнена в компактном моноблочном корпусе, защищающем узлы и компоненты от внешних воздействий. В состав входят:
- топочный автомат для управления функциями горелки;
- двигатель с классом изоляции F и защитой IP54;
- вентилятор с оцинкованным колесом;
- датчик ионизации для контроля пламени;
- воздухозаборник, воздушная заслонка, реле давления воздуха;
- трансформатор для высоковольтного поджига;
- электрод и кабель поджига;
- сервоприводы для управления заслонками газа и воздуха;
- откидной фланец с концевым выключателем;
- смесительное устройство, удобное для обслуживания;
- запорная газовая арматура.
В комплект входят уплотнитель фланца и крепёж.
Преимущества:
- экологичное и эффективное сжигание газа;
- возможность переключения между типами газа;
- плавный переход между ступенями мощности;
- стабильное пламя без пульсаций в любых топках;
- широкий диапазон регулировки мощности;
- автоматизация и безопасная эксплуатация;
- плавный розжиг с пониженной мощностью;
- откидной фланец для удобного доступа к узлам;
- защита от тепловых потерь при остановке горелки.
Условия эксплуатации
Горелки Weishaupt G предназначены для работы при температуре от -15° до +40 °С и влажности до 80% в закрытых помещениях.
Область применения
Горелки устанавливаются в отопительные и водогрейные котлы, промышленные паро- и теплогенераторы, технологическое оборудование. Благодаря эффективной системе наддува подходят для топок с высоким аэродинамическим сопротивлением, что делает их оптимальными для современных котлов средней и высокой мощности.
Артикул: 25111493
Альтернативные артикулы:
We25111493;We2511149-3
Производитель: Weishaupt, Германия
