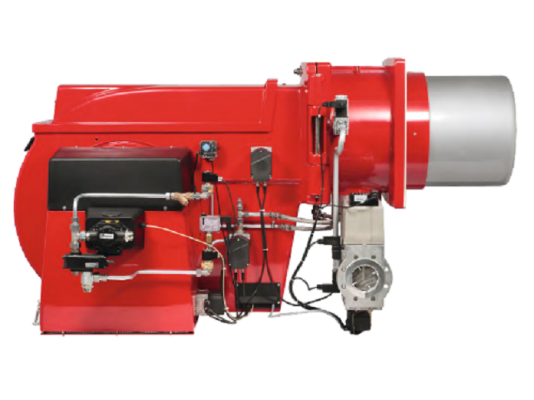

Комбинированная горелка Weishaupt RGL 10/1-D, DN 80, исполнение ZMD, артикул 69605781 – универсальное устройство, объединяющее две системы сжигания в одном корпусе. Соответствует строгим европейским стандартам качества, безопасности и экологии. Обеспечивает эффективное сгорание газа и жидкого топлива с высокой теплоотдачей и низким уровнем выбросов. Работает полностью в автоматическом режиме. Эргономичный дизайн обеспечивает легкий доступ к основным узлам для обслуживания и настройки.
Область применения
Горелка предназначена для сжигания легкого жидкого топлива EL (вязкость не более 6 мм²/с при +20 °С), природного газа типов E и LL, а также сжиженного газа F.
Регулирование мощности
Мощность горелки регулируется:
- в плавно-двухступенчатом режиме (низкая/высокая нагрузка) с автоматическим переключением в зависимости от потребности в тепле и плавным переходом;
- в режиме электронной модуляции при оснащении электронным регулятором.
Конструкция и особенности
Горелка представляет собой единый блок с интегрированными рабочими узлами. Фирменный двигатель Weishaupt приводит в движение вентилятор и топливный насос, расположенный под углом к воздушному потоку.
Оснащена двойным электромагнитным клапаном класса А для управления подачей газа. Для систем мощностью свыше 1200 кВт предусмотрена проверка клапанов на герметичность.
Управление осуществляется автоматом горения с ультрафиолетовым датчиком пламени. Корпус открывается с обеих сторон для удобства обслуживания. Концевой выключатель блокирует запуск при открытом корпусе.
Жидкотопливная часть включает насос для двухтрубной системы, электромагнитные запорные клапаны, форсуночный блок, форсунки и топливные шланги.
В комплект входят головка сгорания, фланец, уплотнитель и крепежные элементы.
Технические характеристики и особенности:
- Комбинированная система сжигания;
- Диапазон мощности: 500-4100 кВт;
- Потребление топлива: газ 750-4100 нм³/ч, жидкое топливо 85-345 кг/ч;
- Рабочее напряжение: 400 В;
- Связанное медленное регулирование топлива и воздуха с регулировочными шайбами;
- Время выбега сервопривода – до 20 или 42 секунд;
- Класс защиты электрооборудования IP54;
- Плавный запуск на пониженной мощности;
- Предварительная продувка камеры сгорания;
- Магнитный клапан зажигания для газа;
- Электромагнитная муфта;
- Подвижная пламенная труба для подстройки под топку;
- Автоматическое закрытие заслонки воздуха при остановке горелки;
- Звукоизоляция канала подачи воздуха для снижения шума;
- Связь через шину CAN.
Область применения
Горелки Weishaupt RGL предназначены для промышленных систем сжигания. Благодаря способности преодолевать высокое сопротивление топки подходят для современных мощных котлов. Используются в водогрейных, отопительных, паровых котлах и теплогенераторах.
Основные преимущества:
- Двухтопливный режим (газ и легкие виды жидкого топлива);
- Плавно-двухступенчатое или электронное модулирование мощности;
- Связанное регулирование топлива и воздуха;
- Точное микропроцессорное управление;
- Адаптация под конструкцию топки;
- Стабильное пламя в любых камерах сгорания;
- Двустороннее открытие корпуса;
- Удобный доступ к обслуживаемым узлам;
- Автоматическое закрытие заслонки воздуха при остановке.
Условия эксплуатации
Горелки Weishaupt RGL предназначены для установки в помещениях с температурой от -15° до +40 °С и влажностью до 80%. Не допускается эксплуатация на открытом воздухе.
Артикул: 69605781
Альтернативные артикулы:
We69605781;We6960578-1
Производитель: Weishaupt, Германия
