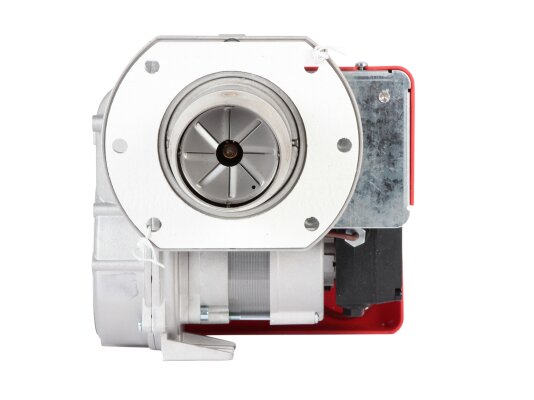

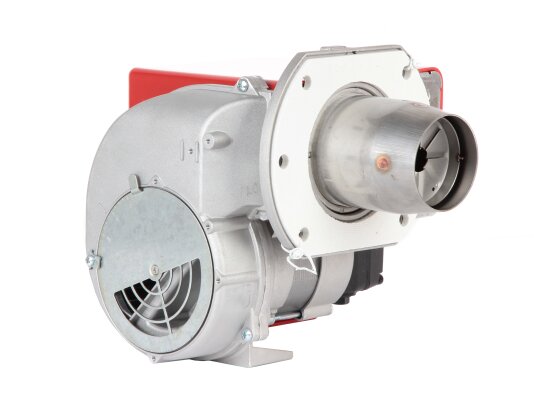

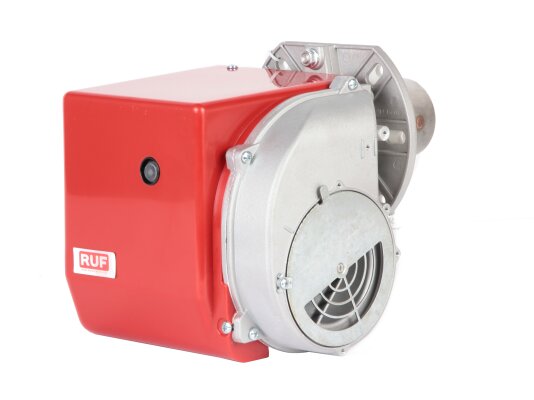

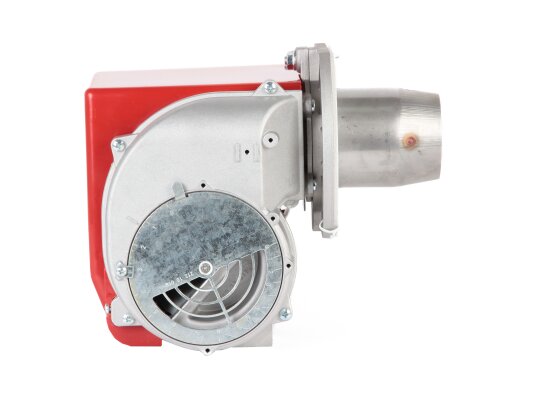

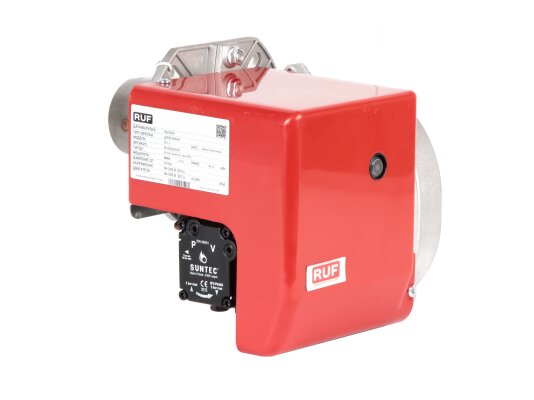

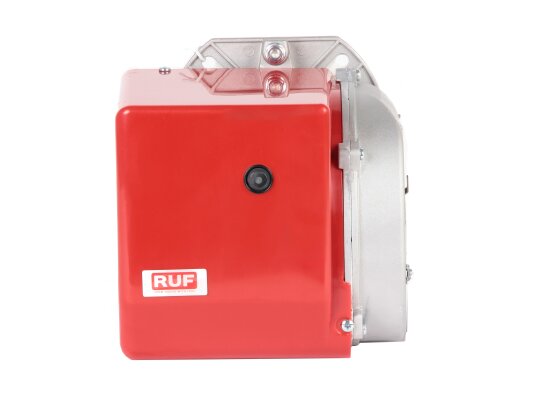

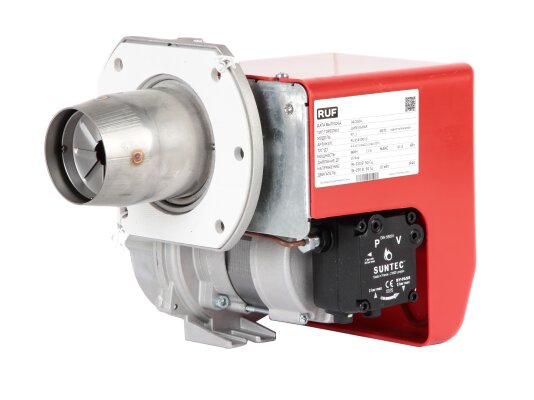

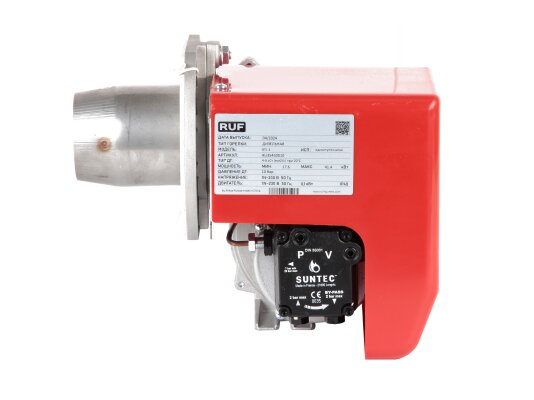

Дизельная горелка RUF RTL 3, артикул RU35450010, предназначена для маломощных котлов и теплогенераторов. Соответствует европейским и российским стандартам безопасности и надежности. Оснащена автоматическим блоком управления и системой индикации для контроля стадий горения и диагностики неисправностей.
Основные параметры и особенности:
- одноступенчатое регулирование мощности;
- тепловая мощность в диапазоне 17,1-41,4 кВт;
- экологический класс 2 по европейским нормам;
- работа в прерывистом режиме с перезапуском каждые 24 часа;
- контроль пламени с помощью фотодатчика;
- заводская настройка давления топлива — 12 бар;
- автоматизированное управление с блоком LOA24;
- регулировка воздушной заслонки для подачи воздуха;
- защитное отключение при напряжении ниже 165 В;
- автоматический перезапуск при восстановлении напряжения от 175 В;
- мгновенное отключение топливных клапанов, мотора и трансформатора при блокировке;
- индикация состояний и ошибок;
- возможность дистанционного сброса блокировки;
- ограничение времени подогрева топлива до 10 минут;
- несколько попыток запуска на этапе безопасного розжига (фаза «TSA»);
- диагностика с помощью индикации и компьютерных кодов через адаптер OCI400 и ПО ACS400;
- рабочий температурный диапазон: 0...+40 °C.
Конструкция и комплект поставки
Горелка RUF RTL выполнена в блочном исполнении с встроенным вентилятором и защитным кожухом для снижения шума и удобства эксплуатации.

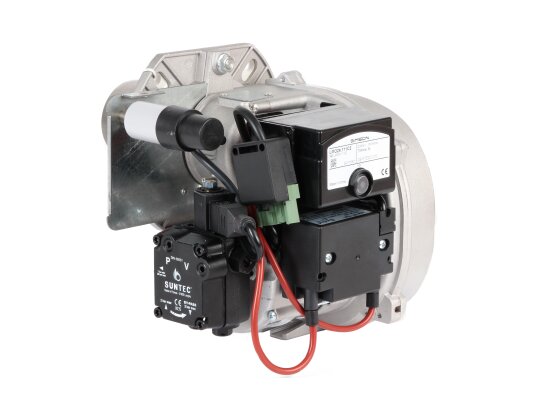

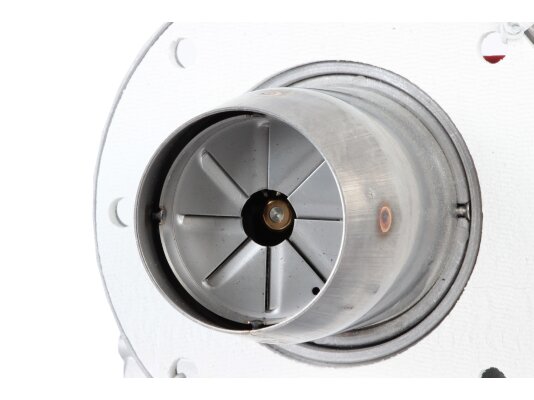

Основные компоненты: насос Suntec, электродвигатель 75 Вт, запальное устройство с электродом, блок автоматики, вентилятор, датчик пламени, стандартная огневая голова, воздухозаборник и электрические элементы. Опционально доступна удлинённая огневая голова.
Топливо подаётся насосом к форсунке, смешивается с воздухом и воспламеняется, создавая стабильное пламя. Автоматика контролирует процесс и защищает от ошибок. Электрические соединения защищены от неправильного подключения.
Для безопасности установлен электромагнитный клапан, перекрывающий подачу топлива при неисправностях. Для сброса блокировки и перехода в режим диагностики используется кнопка сброса с многоцветной индикацией.
Комплект включает фильтр топлива, форсунку, головку сгорания, штекер, шланги и монтажные принадлежности с фланцем и прокладкой.
Функции безопасности:
- блокировка после нескольких неудачных запусков при затухании пламени;
- прерывание запуска и блокировка при обнаружении постороннего света;
- блокировка при отсутствии пламени по окончании безопасного розжига;
- перезапуск при обрыве питания или снижении напряжения ниже 165 В;
- блокировка после 10 минут подогрева топлива без замыкания контакта;
- выход из блокировки через 60-90 секунд.
Рабочая среда
Горелки RUF RTL предназначены для дизельного топлива вязкостью 4-12 сСт по ГОСТ 305-2013. Использование других видов топлива без согласования лишает гарантийных обязательств.
Преимущества:
- автоматическое управление;
- компоненты европейских производителей;
- высокий уровень безопасности;
- стабильное и ровное пламя;
- мгновенное прекращение подачи топлива при сбоях;
- защита от низкого напряжения;
- цветовая индикация состояний и ошибок;
- возможность интерфейсной диагностики.
Область применения
Горелка устанавливается на водогрейные, паровые котлы, промышленные теплогенераторы и технологическое оборудование для выработки тепла.

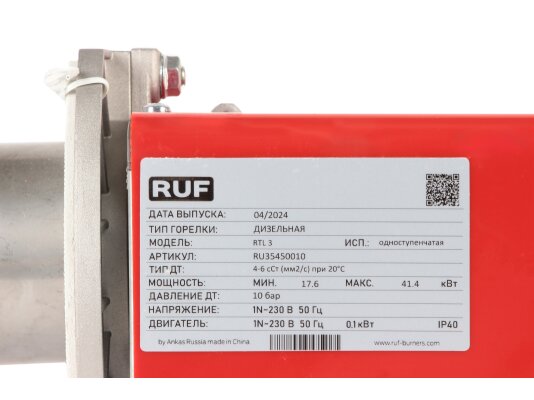

Артикул: RU35450010
Производитель: RUF, Россия
