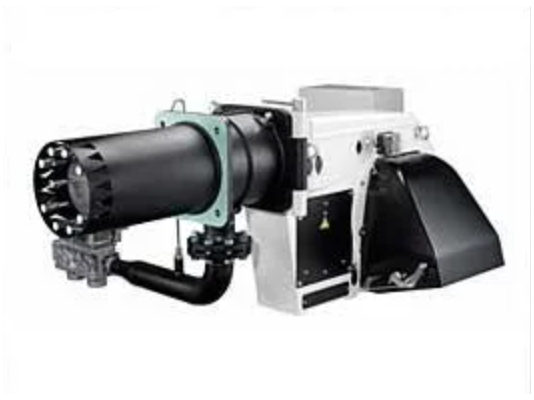

Дизельная горелка Elco EK 9.850 L-R KN

Дизельная горелка Elco EK 9.850 L-R KN предназначена для установки в мощные промышленные системы сжигания легких жидких топлив. Благодаря высоконапорной вентиляции обеспечивает стабильное горение пламени в топках любых типов, включая камеры с повышенным аэродинамическим сопротивлением. Автоматизация по стандарту EN 267 в сочетании с регулировкой подачи воздуха и топлива обеспечивает высокую эффективность и экономию энергии.

Основные характеристики и особенности:

• работа на легких жидких топливах с максимальной вязкостью 6 мм²/с;
• трехступенчатое регулирование мощности от 2574 до 9596 кВт;
• расход топлива 217-809 кг/ч;
• питание 400 В ± 10%, 50 Гц;
• электронный блок управления для прерывистого режима с перезапуском не реже одного раза в сутки для самопроверки;
• полное сгорание с высоким КПД благодаря регулировке топливовоздушной смеси;
• низкие выбросы оксидов азота и углерода;
• блок автоматики размещается отдельно в распределительном шкафу;
• контроль пламени с помощью фотодатчика.

Описание горелки

Горелка выполнена в моноблочном корпусе с интегрированным высоконапорным вентилятором. Корпус изготовлен из алюминия и оснащен поворотным фланцем для удобного доступа к обслуживаемым узлам.

Вентилятор создает высокое давление воздуха, обеспечивая стабильное горение без пульсаций при любом уровне противодавления.

Горелка оснащена короткой огневой головой. Система сжигания обеспечивает высокое качество горения, сниженный уровень выбросов и максимальную теплоотдачу.

Регулировка подачи топлива и воздуха осуществляется блоком автоматики и электрическим сервоприводом.

Основные узлы и компоненты:

• высоконапорный вентилятор с отдельным электродвигателем;
• регулируемая воздушная заслонка с шаговым электроприводом;
• блок автоматики с разъемом для трансформатора розжига и клеммной разводкой;
• насос высокого давления для подачи топлива;
• компактный гидроблок с электромагнитными клапанами, реле давления, манометром и регулятором расхода;
• трансформатор для генерации высокого напряжения 2х7 кВ для поджига;
• пламенная голова, форсунка с рычажным механизмом и линией рециркуляции, узел смешивания и фотодатчик;
• устройство регулирования топливо/воздух.

Горелка комплектуется монтажным фланцем, уплотнительной прокладкой и крепежом.

Преимущества:

• высокое качество и эффективность сжигания;
• подходит для топок с любым уровнем противодавления;
• широкий диапазон регулировки мощности;
• мощная вентиляция, быстрый розжиг, стабильное пламя;
• точное автоматизированное управление и безопасная эксплуатация;
• низкие выбросы NOx и CO;
• удобный доступ к обслуживаемым компонентам.

Область применения

Горелки Elco EK используются в водогрейных и отопительных системах, паровых котлах, плавильных печах, сушильных камерах и другом дизельном оборудовании в различных отраслях промышленности.

Артикул: EK 9.850 L-R KN
Производитель: Elco, Италия
На складе: Да
