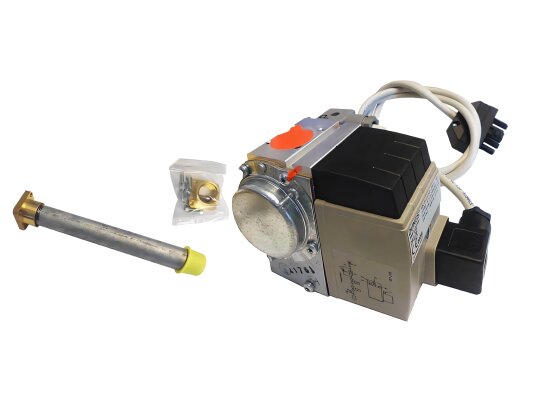

Газовая рампа Riello MBC 65 DLE, артикул 3970569, представляет собой комбинированное устройство для автоматического управления газовым потоком на одноступенчатой горелке. Предназначена для систем с максимальным давлением в магистрали до 200 мбар. Обеспечивает плавный розжиг, стабильное поддержание давления, герметичное перекрытие подачи газа, а также безопасную и энергоэффективную работу котла.
Состав газовой рампы MBC DLE
В комплект блока Riello MBC-65-DLE входят:
- реле контроля минимального давления;
- два быстродействующих клапана класса А по стандарту EN 161;
- регулятор давления с сервоприводом;
- сетчатый фильтр с отверстиями 120 мкм, который можно заменить.
Электромагнитные клапаны с функцией запорной автоматики обеспечивают надежное перекрытие газа. Они закрываются менее чем за секунду, сохраняя герметичность системы. Подача газа открывается плавно, с регулируемым временем, что предотвращает резкое распространение пламени. Серворегулятор поддерживает точные выходные параметры давления согласно заданным настройкам.
Ключевые характеристики и преимущества:
- одноступенчатое регулирование;
- работа с газами семейства I-III и другими нейтральными газообразными средами;
- диапазон давления газа на входе: 15–200 мбар;
- выходное давление: 3–15 мбар;
- задержка открытия для плавного воспламенения;
- обеспечение оптимального соотношения газа и воздуха для эффективного горения;
- высокая пропускная способность;
- электромагнитный привод с постоянным напряжением;
- низкое энергопотребление;
- тонкая настройка выходного давления;
- ограничитель главного клапана, установленный после регулятора;
- соединение с помощью резьбовых фланцев по стандарту ISO 7/1;
- внешняя оболочка с классом пылевлагозащиты IP54;
- штекерное подключение согласно DIN EN 175301-803.
Конструкция и установка
Газовая рампа Riello MBC 65 DLE выполнена в компактном корпусе из алюминиевого литья. Все детали и уплотнения изготовлены из стали, латуни, алюминия и NBR-каучука, устойчивых к воздействию газов и износу. При необходимости можно дополнительно установить реле, блок контроля герметичности VPS и другие устройства.
Устройство допускает монтаж в горизонтальном или вертикальном положении, при этом запрещается переворачивать магнит. Для максимальной защиты клапанов от загрязнений и увеличения срока службы рекомендуется установка основного фильтра.
Условия эксплуатации
Газовые рампы MBC DLE предназначены для работы при температуре окружающей среды от -15 до +70°C, за исключением систем сжиженного газа, где эксплуатация разрешена только при температуре выше 0°C. Не подходят для жидких углеводородов, так как они разрушают уплотнительные материалы.
Артикул: 3970569
Производитель: Riello, Италия
