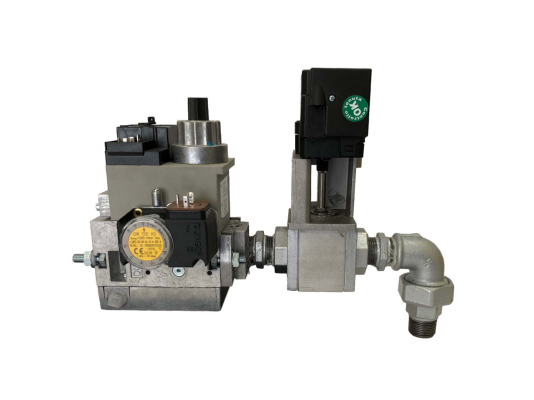

Газовая рампа Baltur MM412 F20S R3/4-V, артикул 19990575, предназначена для автоматизации управления и регулирования подачи газа к горелке. Она стабилизирует давление на входе, предотвращает утечки и обеспечивает надежное перекрытие газопровода. Используется в системах с одноступенчатым регулированием мощности.
Основные характеристики и преимущества:
- напряжение питания: 220 В с допуском -15% и +10%;
- работа в одноступенчатом режиме;
- электромагнитные клапаны класса А группы 2 с раздельным управлением;
- входное давление газа от 30 до 360 мбар;
- подходит для природного и сжиженного газа;
- степень защиты электрооборудования IP54;
- выходное давление регулируется в диапазоне 4-20 мбар;
- высокая точность регулировки;
- соединение по резьбе Rp 3/4";
- регулировка реле минимального давления в диапазоне 24-250 мбар.
Состав газовой рампы
Газовая арматура включает несколько компонентов, обеспечивающих широкий функционал. В комплект входят входной фильтр, два электромагнитных предохранительно-запорных клапана (первый отвечает за стабилизацию давления, второй — за регулирование расхода газа), реле минимального давления с контролем герметичности клапанов, газовый дроссельный клапан BSV 20B, управляемый сервоприводом Lamtec STE 4. Для монтажа к горелке предусмотрены газовое колено и фланец. На корпусе имеется штуцер для подключения.
Подробности о газовой рампе
- Микрофильтр на входе задерживает мелкие загрязнения, защищая клапаны от повреждений.
- Электромагнитные клапаны расположены последовательно по направлению потока и открываются/закрываются по команде системы управления горением. При подаче питания клапаны открываются.
- Первый клапан безопасности соединён с компенсационной мембраной и пружиной, что обеспечивает стабилизацию давления в соответствии с настройками.
- Второй клапан регулирует расход газа, имеет настройку хода и гидравлический замедлитель для контроля скорости открытия. При отключении питания оба клапана быстро закрываются.
- Дроссельный клапан управляет объёмом подачи газа в зависимости от требуемой мощности горелки, соединён с сервоприводом, управляемым автоматикой.
- Реле контролирует давление газа и герметичность клапанов, срабатывает при падении давления ниже минимального или при обнаружении утечек, посылая сигнал системе управления.
Условия эксплуатации
Газовая рампа рассчитана на работу при температуре окружающей среды от -15 до +70 °C при использовании природного газа. При эксплуатации на сжиженном газе не допускается использование при отрицательных температурах, так как уплотнительные материалы могут разрушаться.
Монтаж газовой рампы
Газовая арматура крепится непосредственно к горелке. Возможна установка выше или ниже горелки, а также с поворотом вправо или влево, в зависимости от конструкции топочной установки и удобства обслуживания. Для удобства монтажа на корпусе нанесена стрелка, указывающая направление потока газа.
Обслуживание
Фильтр необходимо очищать и менять фильтроэлемент не реже одного раза в год. Внеплановое техническое обслуживание проводится при значительном снижении давления на фильтре.
Дополнительное оборудование
Приобрести газовую рампу Baltur MM412 можно с антивибрационной вставкой BTGA и газовым шаровым краном BTVS. Компенсатор предотвращает передачу вибраций от горелки к газопроводу, устраняет несоосность и снижает механические напряжения, повышая надёжность и безопасность работы установки.
Артикул: 19990575
Производитель: Baltur, Италия
На складе:
В наличии
