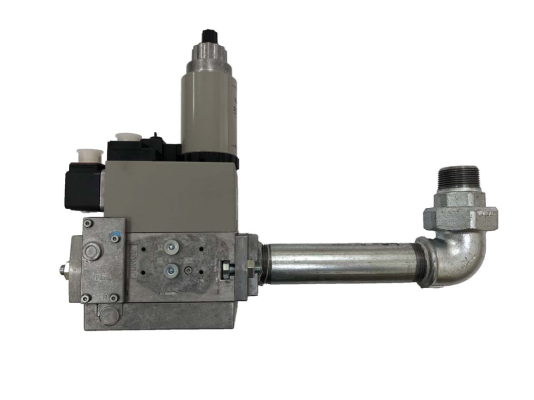

Газовая рампа Baltur BM420 A20C R2, артикул 19990514, представляет собой компактный блок для систем автоматического управления и регулирования расхода газа. Она стабилизирует давление, герметично перекрывает поток и поддерживает необходимые параметры для эффективной работы топочной установки, обеспечивая безопасную эксплуатацию газового оборудования. Предназначена для систем с максимальным давлением подачи до 360 мбар.
Состав устройства
Компактное многофункциональное устройство включает микрофильтр, датчик-реле минимального давления, стабилизатор давления, электромагнитные клапаны (предохранительный и регулирующий) с регулятором давления.
Область применения
Рампа BM420 устанавливается на промышленные газовые и газодизельные горелки с двухступенчатым регулированием, работающие на природном или сжиженном газе.
Технические параметры и особенности:
- напряжение питания: 220 В с допуском -15%/+10%;
- максимальное и минимальное входное давление: 360 и 15 мбар соответственно;
- регулировка пружины регулятора: 4-20 мбар;
- электромагнитные клапаны и стабилизатор давления класса А группы 2;
- совместное подключение клапанов;
- двухступенчатое регулирование;
- настройка реле минимального давления: 24-250 мбар;
- защита контактов по классу IP54 от пыли и влаги;
- резьбовое соединение Rp 2".
Условия эксплуатации
Рампы Baltur BM420 рассчитаны на работу при температуре окружающей среды от -15 до +70 °C с природным газом и от 0 до +70 °C при использовании сжиженного газа, поскольку уплотнительные материалы могут разрушаться при контакте с жидкими углеводородами.
Функциональные особенности
- Электромагнитные клапаны установлены последовательно по направлению потока и подключены электрически последовательно, открываются одновременно при подаче питания на катушки.
- Встроенный микрофильтр на входе очищает газ от мелких загрязнений, защищая клапаны от повреждений.
- Датчик-реле контролирует достаточность давления газа в магистрали и при снижении давления ниже установленного уровня подает сигнал на систему управления горением.
- Клапаны выполняют предохранительно-запорную функцию, быстро перекрывая поток при отключении питания. Первый клапан стабилизирует давление газа и связан с мембраной и регулировочной пружиной. Второй клапан обеспечивает регулирование с помощью двух соленоидов с раздельным управлением и ступенчатым регулированием. Скорость открытия регулируется гидравлическим замедлителем.
Монтаж
Газовая рампа может устанавливаться под или над горелкой, слева, справа или с поворотом вдоль оси горелки. Если монтаж на горелку невозможен, допускается отдельное размещение, однако удаленность может ухудшить качество розжига. Для правильного подключения на корпусе нанесена стрелка, указывающая направление потока.
Подключение к газопроводу рекомендуется выполнять с использованием антивибрационного оборудования: аксиального компенсатора BTGA и шарового крана BTVS, которые предотвращают передачу вибраций, компенсируют несоосность и снижают механические напряжения.
Обслуживание фильтра
Фильтр необходимо очищать не реже одного раза в год, при необходимости заменять фильтрующий элемент. Внеплановое обслуживание проводится при значительном перепаде давления до и после фильтра.
Преимущества:
- компактное комбинированное устройство с широким функционалом;
- быстрое и герметичное перекрытие газа;
- контроль достаточности давления для горения;
- стабилизация и поддержание давления на нужном уровне;
- простой и надежный монтаж с резьбовым соединением;
- высокий уровень защиты от пыли и влаги;
- обслуживаемый микрофильтр для защиты клапанов.
В нашем магазине можно приобрести газовую рампу Baltur и другие комплектующие для сборки, ремонта и обслуживания газового оборудования. Дополнительную информацию предоставят специалисты нашей компании.
Артикул: 19990514
Производитель: Baltur, Италия
На складе:
В наличии
