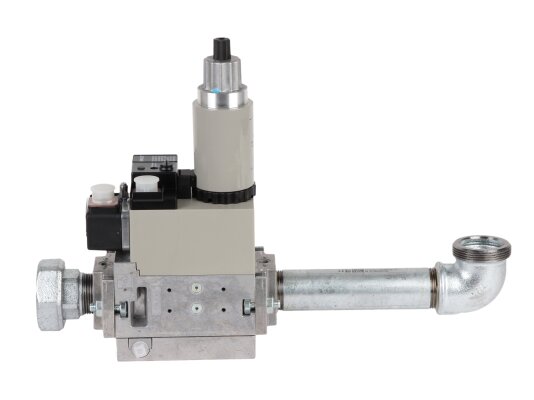

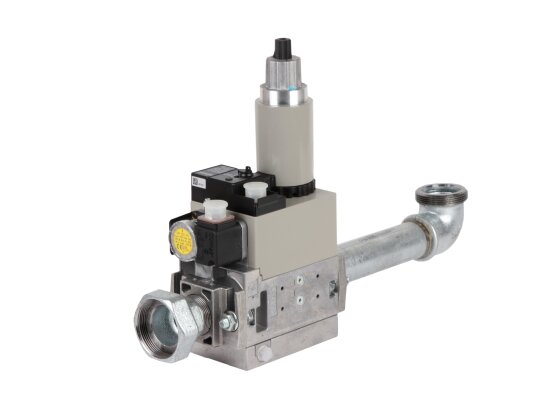

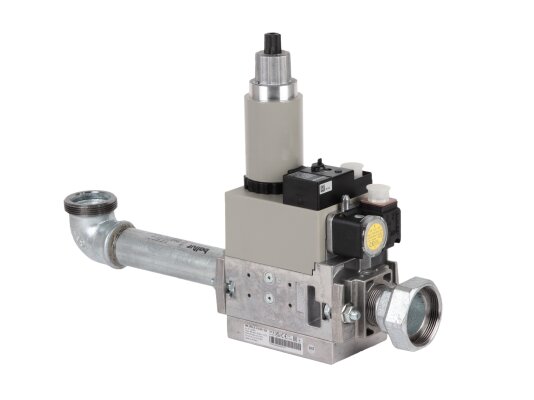

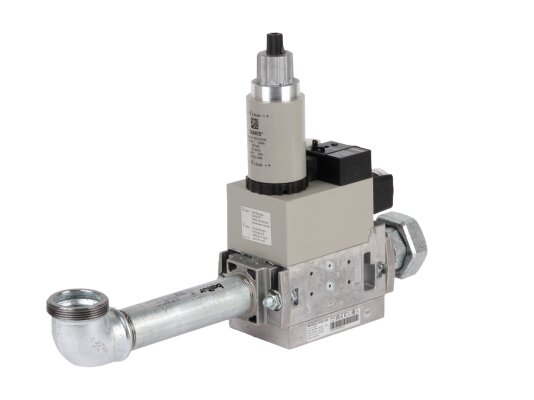

Газовая рампа Baltur BM410 A20C R5/4-T, артикул 19990511, предназначена для автоматического регулирования давления и управления газовым потоком в двухступенчатых промышленных горелках. Благодаря комбинированной конструкции заменяет несколько отдельных устройств. Подходит для систем с природным и сжиженным газом, рассчитана на давление до 360 мбар.
Комплектация
Устройство выполнено в компактном многофункциональном корпусе и включает:
- микрофильтр для очистки газа на входе;
- реле для постоянного контроля минимального давления;
- запорный электромагнитный клапан со стабилизатором давления;
- запорный клапан с двухступенчатым регулирующим клапаном.

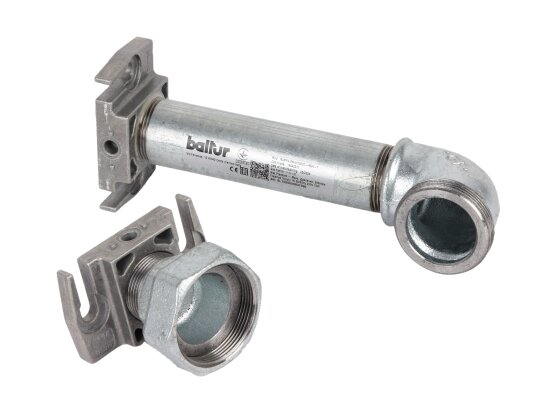

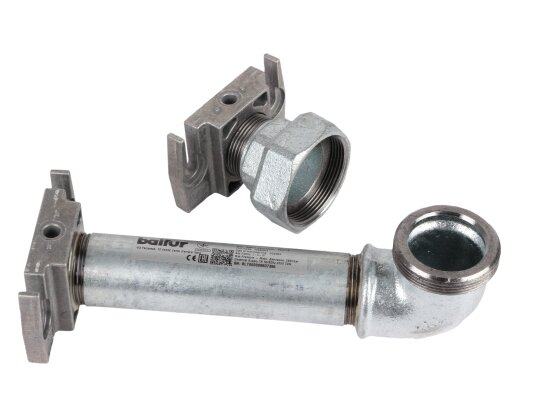

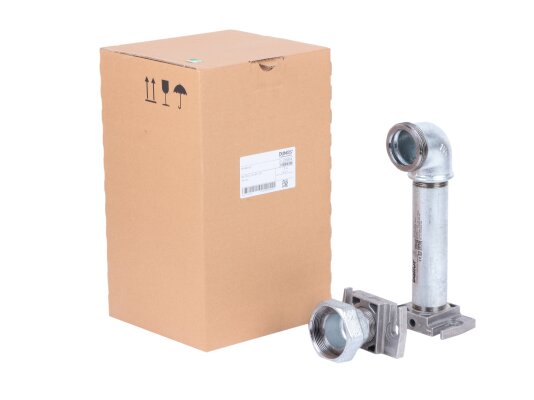

В комплект входят монтажные элементы (колено, фланец).
Описание газовой рампы
- Оба клапана безопасности открываются одновременно при подаче питания и быстро закрываются при его отсутствии. Они установлены последовательно по направлению потока газа.
- Газ проходит через фильтр, затем на первый клапан. Перед ним расположено реле, контролирующее достаточность давления для устойчивого горения. При отклонениях датчик подаёт сигнал на систему управления горением.
- Первый клапан служит для перекрытия потока и стабилизации давления, соединён с мембраной и пружиной.
- Второй клапан обеспечивает запор и регулирует давление газа. Состоит из двух соленоидов с раздельным управлением и ступенчатой регулировкой. Регулятор скорости подъёма позволяет задавать расход газа.
Основные характеристики и особенности:
- двухступенчатый режим регулирования;
- поддержка метана и сжиженного газа;

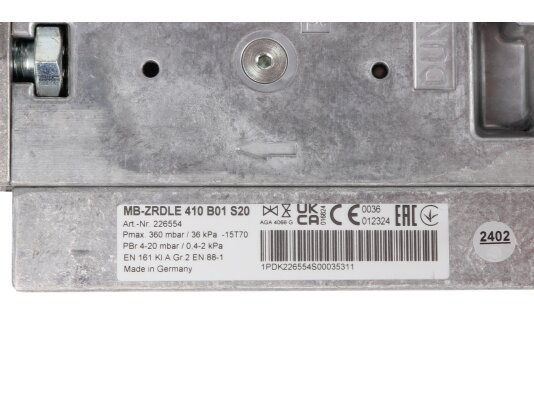

- максимальное и минимальное давление газа на входе: 360 мбар и 15 мбар;
- регулировка выходного давления в диапазоне 4-20 мбар;
- напряжение питания 220 В с допуском -15%/+10%;
- совместное электрическое подключение электромагнитных клапанов;
- применение в газовых и газодизельных горелках;

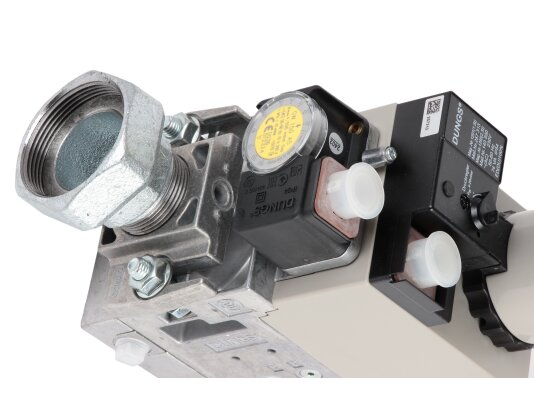

- регулируемое реле минимального давления с диапазоном 24-250 мбар;
- защита компонентов по классу IP54;

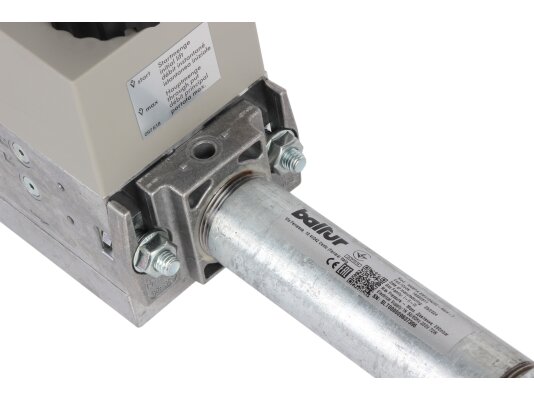

- крепление к горелке с резьбой Rp 1 1/4";
- температурный диапазон эксплуатации: -15...+70 °C (для сжиженного газа не ниже 0 °C);
- возможность установки слева, справа, сверху или снизу горелки.
Монтаж
Газовая рампа устанавливается непосредственно на горелку. При ограниченном пространстве допускается монтаж в другом месте, но увеличение расстояния до горелки может вызвать проблемы с розжигом.
Для подключения к газопроводу рекомендуется использовать антивибрационную вставку и газовый шаровой кран (приобретаются отдельно). Аксиальный компенсатор защищает газопровод от вибраций, компенсирует несоосность и снижает механические нагрузки.
Обслуживание фильтра
Фильтр разборной конструкции требует регулярного обслуживания. Плановая очистка и замена фильтрующего элемента проводятся ежегодно, внеплановое — по мере необходимости. О загрязнении фильтра свидетельствует значительный перепад давления.
Преимущества:
- компактная конструкция с широким функционалом;
- точное регулирование выходных параметров;
- герметичное и быстрое перекрытие потока;
- контроль минимального давления;
- разборный фильтр для защиты клапанов;
- надёжная защита электрических компонентов от пыли и влаги.
У нас можно приобрести газовую рампу Baltur и необходимое дополнительное оборудование. Обращайтесь, поможем подобрать оптимальные запчасти.
Артикул: 19990511
Производитель: Baltur, Италия
На складе:
В наличии
