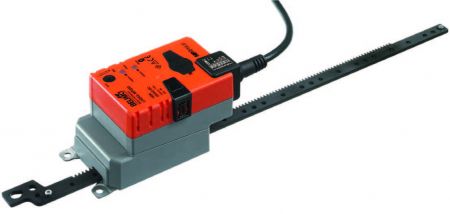

LH24A-MF300 линейный привод belimo специально разработан для надёжного и точного управления воздушной заслонкой в системе приточно-вытяжной вентиляций и кондиционирований воздуха в зданиях.
Технические особенности
LH24A-MF300 белимо имеет стандартизированный управляющий сигнал 0…10 B=, где 0 B= - 0% открытия и 10 B= - 100% открытия клапана. Обратная связь измеряется напряжением U и показывает фактическое положение клапана в диапазоне 0…100% или в электрических величинах 2…10 В=. Также с помощью сигнала обратной связи можно управлять другими приводами, если этого требует выбранная схема работы.
Ручной режим
Для использования функции ручного режима на линейный привод LH24A-MF300 имеется кнопка с функцией самовозврата. С её помощью можно наладить и проверить привод на этапе монтажа при отсутствии рабочего напряжения.
Выбор хода
Выбор диапазона хода сервопривод LH24A-MF300 можно настроить механически с помощью упоров, находящихся с обоих сторон привода. Шаг 20мм.
Гарантия надёжности
При достижении конечных положений на электропривод белимо LH24A-MF300 всегда остаётся рабочее напряжение, что является нормальным, так как привод имеет встроенную защиту от перегрузки и может пребывать в таком состоянии долгое время. Остановка привода в выбранных крайних положениях происходит автоматически и не требует дополнительных концевых выключателей.
Боковая нагрузка отсутствует
В данном случае клапан belimo LH24A-MF300 следует крепить тремя винтами сразу на корпус клапана. При этом верхняя часть штока следует крепить к исполнительному механизму клапана.
Боковая нагрузка присутствует
При помощи стыковочного крепежа Z-KS2 с внутренней резьбой привод следует крепить непосредственно на верхнюю часть штока электропривода. Вращающееся основание Z-DS1 крепится к клапану.
Затем при помощи скрытого винта линейный электропривод воздушной заслонки LH24A-MF300 монтируется к заранее установленному вращающемся основании. Затем к исполнительному механизму клапана следует прикрепить стыковочный крепёж, который уже установлен в верхней точке штока.
При этом следует учесть, что комплект вращающейся основы с стыковочным крепежом может компенсировать поперечные вращающиеся усилия в небольшом диапазоне. Максимальное отклонение привод воздушной заслонки belimo LH24A-MF300 от монтажного основания составляет угол не более 10 градусов вверх и бок.
Привод клапана LH24A-MF300 инструкция, схема подключения, руководство и характеристики в полном объёме доступны для скачивания выше.
Электромеханический привод belimo LH24A-MF300 купить, оптовая, цена, стоимость, скидка, доступны у наших технических специалистов по телефону 8 (495) 642-51-80.
На всю продукцию BELIMO действует гарантия 5 лет с момента продажи, всё оборудование имеет сертификат соответствия и разрешение к применению на территории России и СНГ.
Правильный выбор для систем вентиляции и теплоснабжения
Компания BELIMO имеет самый широкий ассортимент специального оборудования для активации исполнительных механизмов в системах ОВК. Выбирая продукцию LH24A-MF300 BELIMO, профессионалы по проектированию систем ОВК получают оптимальные решения во всех сферах применения систем вентиляции и теплоснабжения, приборов для предотвращения распространения пожара и дымоудаления, а также местного регулирования подачи воздуха в помещение на базе устройств VAV.
Гарантия качества
Всё оборудование BELIMO изготавливается при соблюдении высоких стандартов качества и проходит 100%-ное тестирование перед тем, как попасть к потребителю. Основные принципы работы компании включают соблюдение культуры качества на производстве, оперативную логистику и тесное сотрудничество с партнёрами. Во всём мире наши покупатели полностью доверяют нам.
На всю продукцию BELIMO распространяется гарантийный срок 5 лет!
Удобство в работе
Каждый привод BELIMO имеет высококачественный электродвигатель и зубчатый редуктор, применяется сложная электронная система управления. Простота конструкции привода, что подтверждается лёгкостью монтажа, во многом приводит к сокращению ошибок на этапе монтажа и проектирования. Стремление к стандартизации оборудования обеспечивает простоту эксплуатации и сервисного обслуживания, что гарантирует надёжную работу и снижение затрат.
Также следует обратить внимание на случаи имитации BELIMO китайскими производителями: внешне приводы похожи, но ничего общего с оригиналами не имеют.
Отличия оригинала:
1) Логотип Белимо.
2) Наличие надписи «Made in Switzerland» на корпусе привода.
3) Артикул привода точно соответствует официальному прайс-листу.
4) Форма корпуса, оригинальные кабельные вводы.
5) Другие технические характеристики.
6) Другой принцип ручного управления на приводе.
